一、系统简介

   KTC186矿用工作面通信控制系统，适用于煤矿井下有瓦斯和煤尘爆炸危险的环境，用于工作面设备的操作、控制、沿线通话、状态显示及语音报警等，实现工作面三机和泵站等设备的启停、控制、监测、急停闭锁、语音预警。

二、系统特点

沿线采用双总线冗余技术，保证了数据的可靠性、实时性和状态全面检测

具备沿线电缆自诊断功能、扩音电话具备检测功能和自诊断功能

采用现场可组态方式，实现标准设备控制系统的快速调试、监测和控制；现场可编程的方式实现非标设备控制系统的快速调试、监测和控制

采用向导式配置模式，设备的操作维护简单易学

具备参数备份、一键恢复的导入功能

配置USB接口，方便故障、运行历史数据导出，以便维护和分析处理

配备无线遥控功能，可以采用遥控发射机进行远距离操作和设备状态的查看

具备以太网、RS485、CAN等通信功能，可以作为区域的信息中心，实现动力中心、三机、煤机、泵站、支架等设备的数据集中采集、显示和上传

采用12.1寸或8寸彩色液晶显示，实现动画和中文显示

具备语音电话的充电动态管理功能，保证电话电池处于良好状态

扩音电话具备音量动态增益功能，保证电话的通话质量

地面调度与工作面实现一键广播和一键语音通讯

可用于福伊特刮板运输机控制，实现液力耦合器的温度控制和功率平衡控制，以及电机、减速机、冷却水路的检测、控制与保护

可用于变频刮板运输机的底层控制，实现对变频器、电机、冷却水路的检测、控制与保护

可用于控制变频乳化液泵站和喷雾泵站，实现泵站的电子卸载、恒压控制和运行时间均衡控制

可用于采煤机数据上传和远控

三、装置组成

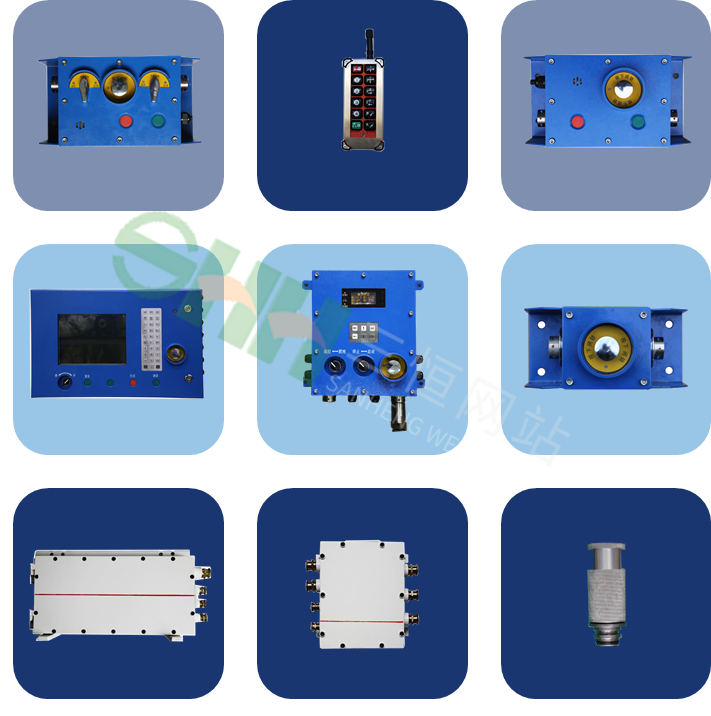

该装置主要由KXH18(A)矿用本安型可编程控制器、KXH18(B)矿用本安型可编程控制器、KXH18(C)矿用本安型控制器、DXJ660/18矿用隔爆兼本安型电源箱、DXJ660/18(A)矿用隔爆兼本安型电源箱、KTK18(A)矿用本安型扩音电话、KTK18(B)矿用本安型急停扩音电话、KTK18(D)矿用本安型急停扩音电话、KHJ18(A)矿用本安型拉绳急停开关、KFD18矿用本安型终端、FYF50矿用本安型遥控发射机等设备组成。

四、典型应用

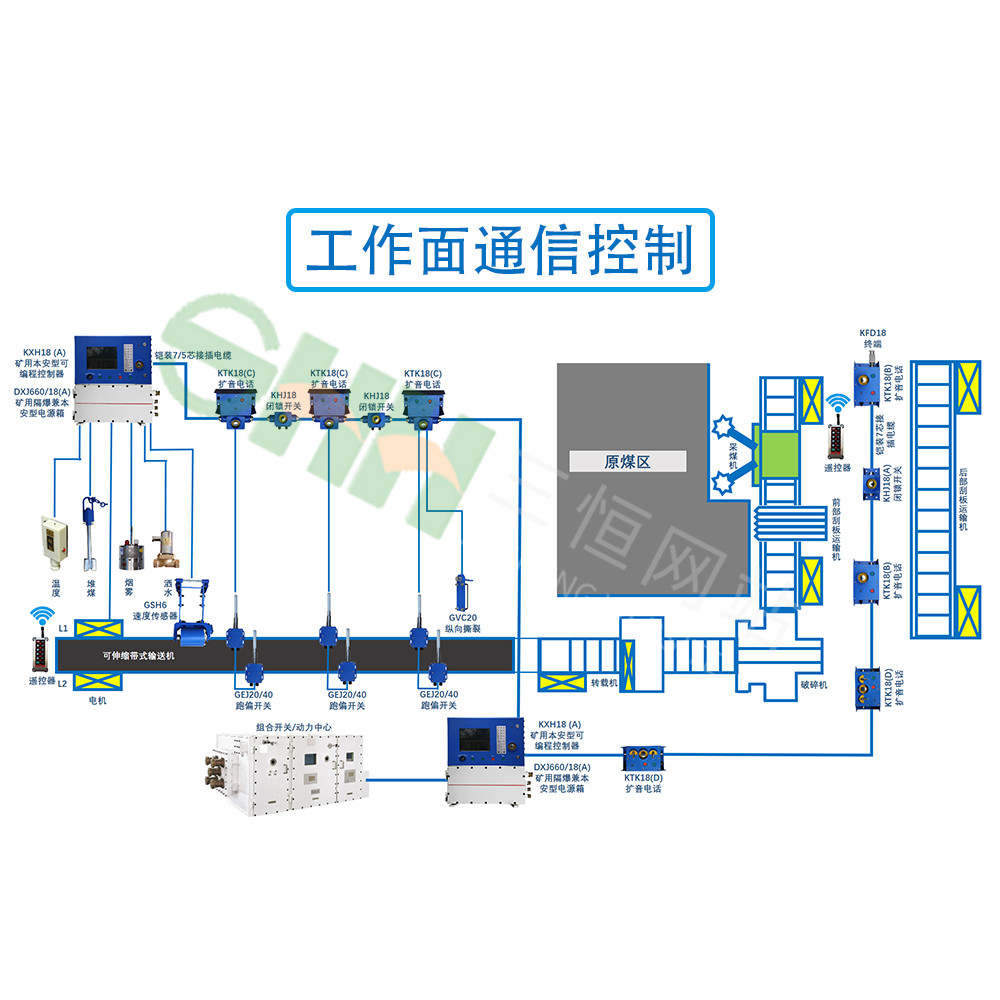

1、工作面通信控制

用于刮板运输机、转载机、破碎机、泵站的启停控制和急停闭锁，以及打点联络、通话及语音预警，也可对顺槽带式输送机进行监控；配置就地启停扩音电话，可以实现刮板运输机、转载机、破碎机的就地启停；增配无线遥控装置，无线信号可以覆盖整个工作面，在工作面任意地点实现三机遥控启停。主机具备丰富的通信接口，可以与综采工作面移变、组合开关等设备进行通信，实现设备的状态的集中显示和数据上传。

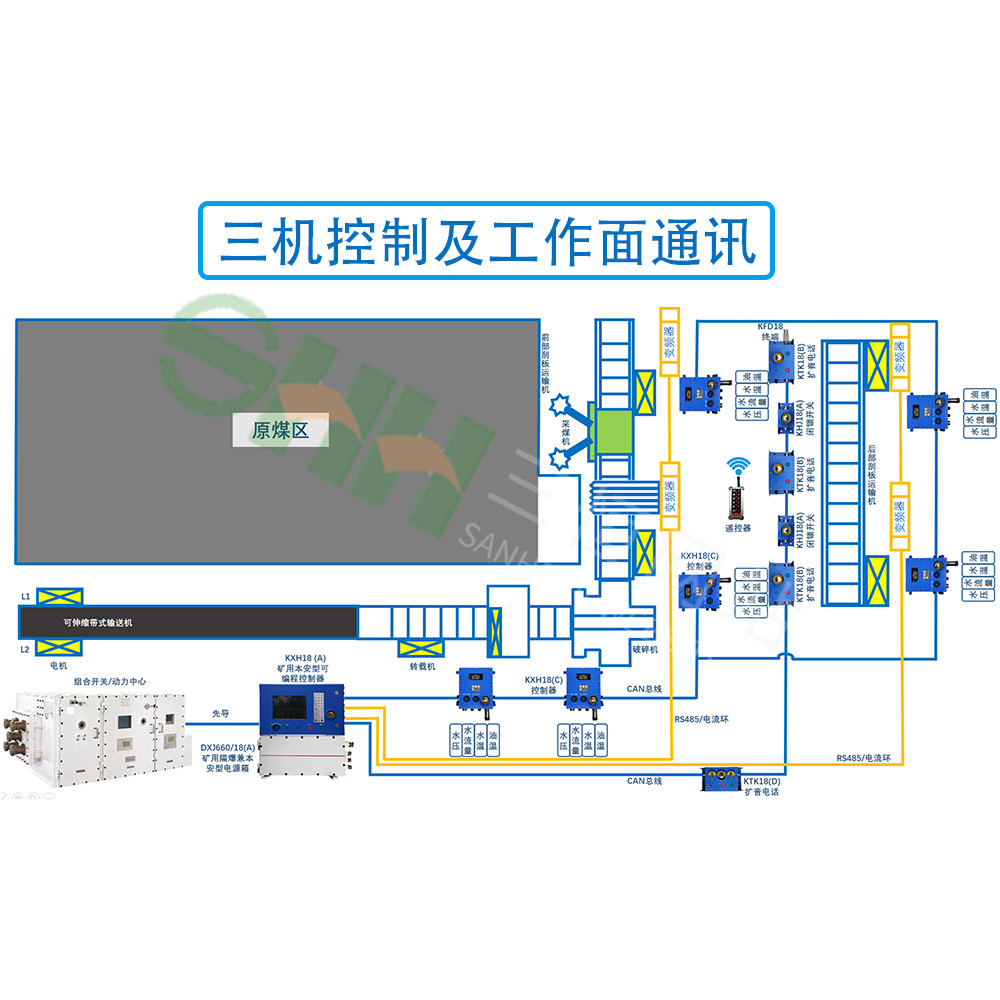

2、三机控制与工作面通信控制

用于变频转载机、变频运输机或福伊特驱动的运输机的控制与保护，实现转载机、刮板运输机的底层控制。系统将三机控制与工作面通信控制进行集成，可以实现三机的无线遥控、语音预警、急停闭锁等功能，控制变频刮板运输机，实现运输机的自动调速，对机尾装备位移检测的张紧装置实现监控；控制分站可检测电机、齿轮箱的温度和冷却水的流量，自动控制冷却水的开停。

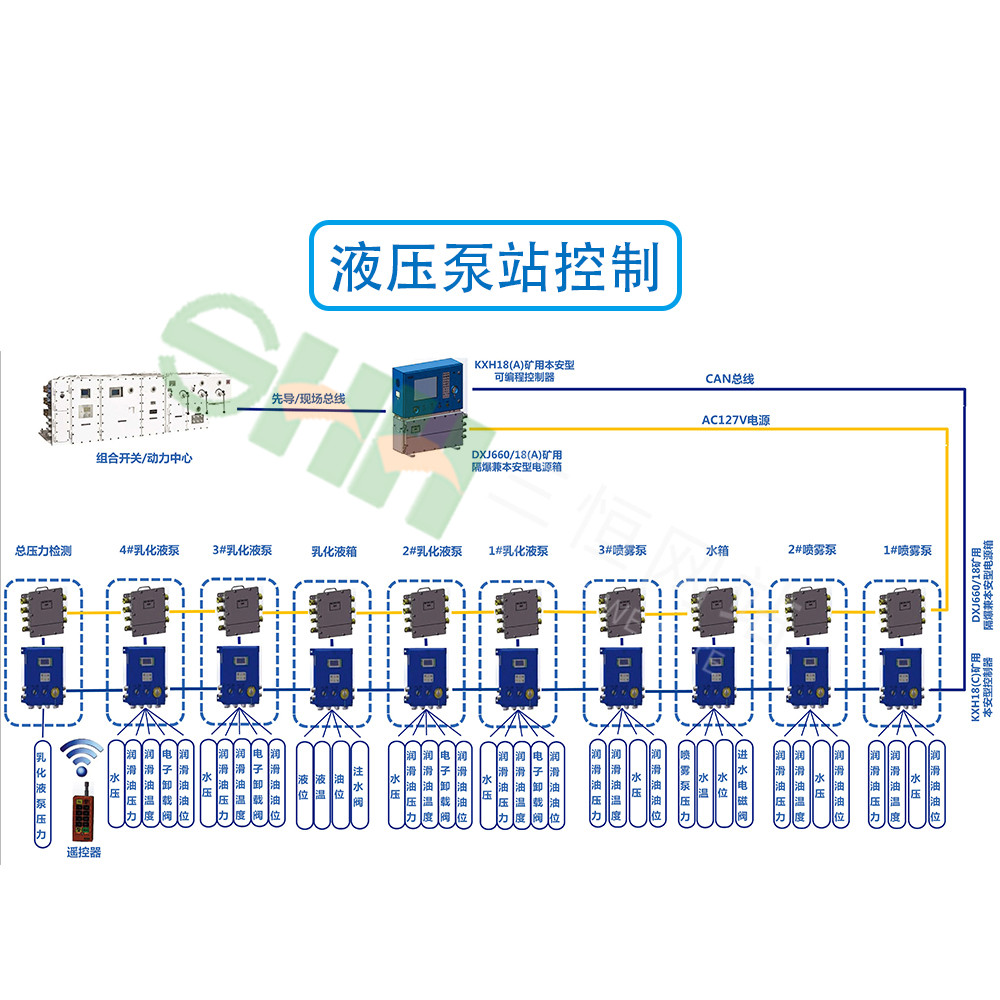

3、液压泵站控制

用于大流量高压变频乳化泵站和变频喷雾泵站的监控。实现泵站的恒压供液、启停语音预警；增压泵的自动控制、乳化泵自动卸载；泵站运行时间均衡、备用泵欠压启动、空载泵自动停车、变频泵站转速跟随压力控制、泵站就地启停与闭锁、故障泵自动切换以及爆管保护和自动配液功能，同时对液压泵站的油温、油位、油压、水压进行监控与保护。

系统可扩展高压过滤站的监控功能，与采煤机无线数据传输系统配合，可实现煤机与喷雾泵站的联动控制。

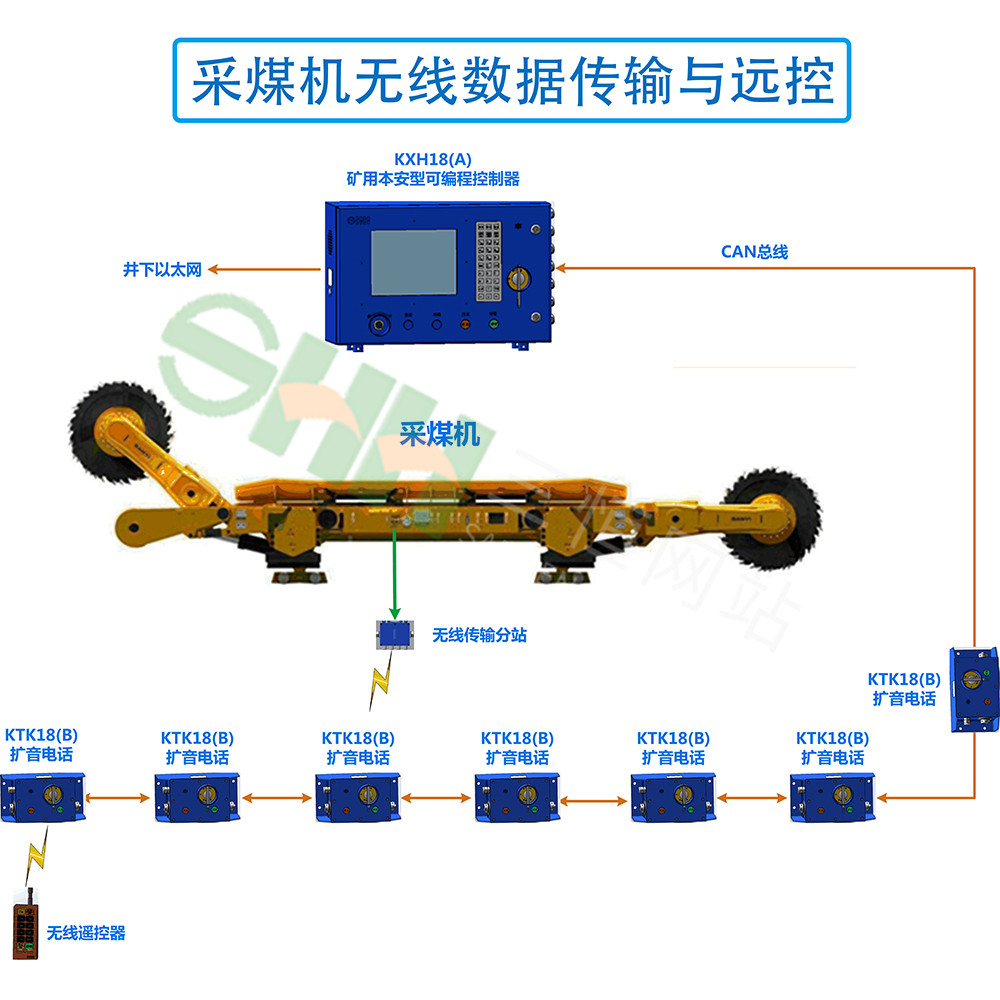

4、采煤机无线数据传输与远控

采煤机上安装无线数据传输分站，与工作面扩音电话中的无线传输模块实现采煤机的无线数据传输功能。系统采用独特算法，实现采煤机路由的无缝切换和设备的低功耗，具有传输方式简单，设备数量少，使用可靠等优点。

采煤机上的无线传输分站具备多种通信接口，实现与采煤机主控单元通信，完成采煤机的数据上传、远程参数配置，采煤机的顺槽远控和地面调度室监控。采煤机上电、油泵启动、左右截割启动、破碎机启动的均可实现语音预警，与液压泵站控制系统配合，还可实现煤机与喷雾泵站的联动控制。

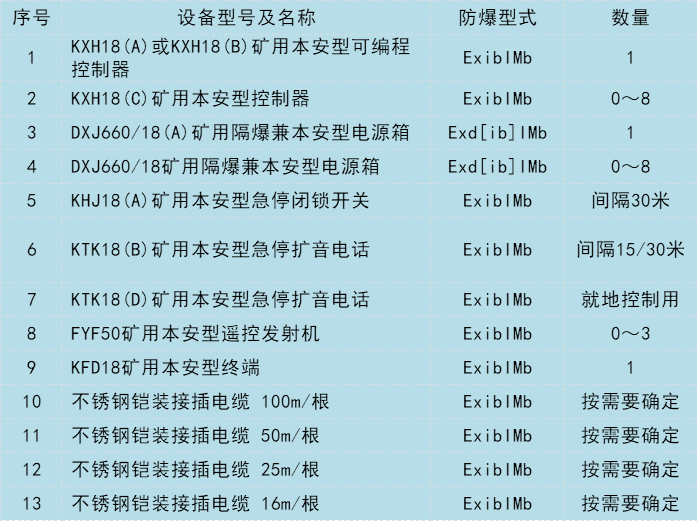

五、配置清单
