GJC4(E)煤矿用低浓度甲烷传感器

GJC4(E)煤矿用低浓度甲烷传感器（以下简称传感器）是为了满足我国煤矿井下甲烷的监控需要而研制。传感器能够实时地监控并且显示矿井 下的甲烷浓度，输出与甲烷浓度相对应的RS485 数字信号。当浓度值 达到报警点或断电点时，输出相应的声光报警信号和断电信号。本传感 器适用在煤矿采掘工作面、机电硐室、回风巷道等固定使用。

（1）防爆形式：矿用本安兼隔爆型，标志为“Exdia I Mb”

（2）额定工作电压：18 V DC；工作电压范围：（9～30）V DC；工作电流：≤80 mA

（3）量程范围：（0.00～4.00） %CH₄

（4）输出 RS485 信号：

         a . 传输方式：主从、半双工、RS485

         b.  传输速率：2400 bps

         c. 信号电压峰-峰值：10 V

（5）传输距离：传感器与分站之间的 485 数字信号传输距离为 6km

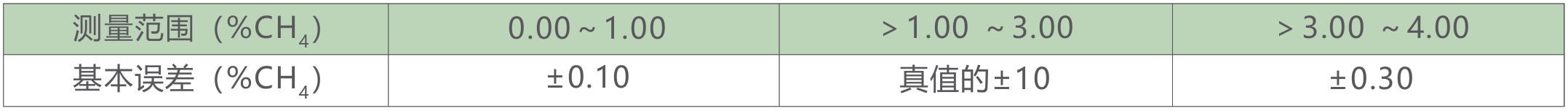

（6）基本误差：

（7）输出 RS485 信号

（8）显示值稳定性：在（0.00～4.00）%CH₄范围内，当甲烷浓度恒定时，传感器显示值或输出信号值（ 3.00 ～4.00 ±0.30 换算为甲烷浓度）的变化量不超过 0.04 %CH₄
