一、系统概述
KJ973金属非金属矿山通风安全监测及人员管理系统是集国内外非煤矿山监控技术优势并针对我国金属与非金属矿山现状而开发的一套软、硬件结合的全矿井生产综合监控系统。该系统具有功能齐全、可靠性高、操作使用方便、监控设备搭配灵活、经济实用、易维护等特点。系统支持矿山井下有毒有害气体/通风系统/地压等监测、人员区域/精确定位、无线通讯(Wi-Fi 4、 Wi-Fi 6)、调度通讯、视频监控、应急广播通信等功能。井下设备通过光纤、环网交换机等不同传输方式与地面中心站进行数据交换，通过快速传输数据将井下各种子监控系统合理地融合为一 体，既节约资源又方便管理，极大地保证了矿井安全生产，该系统适用于各类大、中、小型金属非金属矿山使用。系统符合KA/T 2033-2023、KA/T 2034-2023、KA/T 2035-2023、KA/T 2051-2016、KA/T 2052-2016、KA/T 2053-2016及《GB16423-2020 金属非金属矿山安全规程》等国家相关标准要求。
二、系统结构及组成
系统组成
地面设备
地面设备主要由监测主备机、综合监控系统软件、IP/PBX 网络语音交换机、触摸屏调度台、UPS 电源、打印机、网络（环网）交换机、硬盘录像机、机柜、地面基站、声光报警器、电源防雷器等组成。
井下设备
井下设备主要由多功能矿用一般型分站、区域/精确定位读卡分站、区域/精确定位标识卡、各类传感器、执行器、摄像仪、广播、Wi-Fi手机、调度电话、光纤接线盒、本安接线盒、电源接线盒、线缆辅材等构成。
系统结构图
光纤链路方式
该方案用于中小型矿井综合自动化监控，以百兆/千兆光纤链路传输方式实现矿山井下有毒有害气体/通风系统/地压等监测、人员区域/精确定位、Wi-Fi无线通讯、调度通信、应急广播通信等。保证全矿井统一调度、统一管理，提高矿井生产及管理效率。
光纤环网方式
该方案以工业千兆/万兆环网为核心实现全矿井管控一体化。以环网传输实现矿山井下有毒有害气体/通风系统/地压等监测、人员区域/精确定位、无线通讯、调度通信、应急广播通讯、视频监控及自动化系统参数综合监测。有效地提高了矿井生产自动化和管理现代化水平。实现全矿井的统一管理与数据共享。通过统一调度、统一管理，提高矿井生产及管理效率。

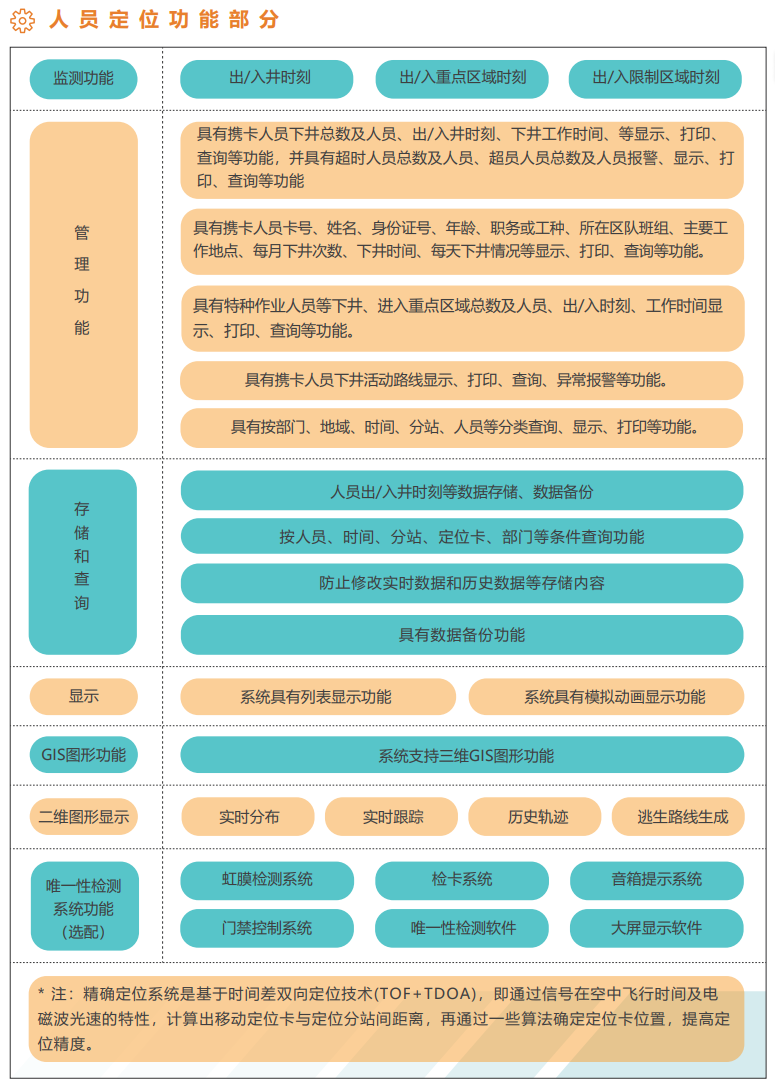

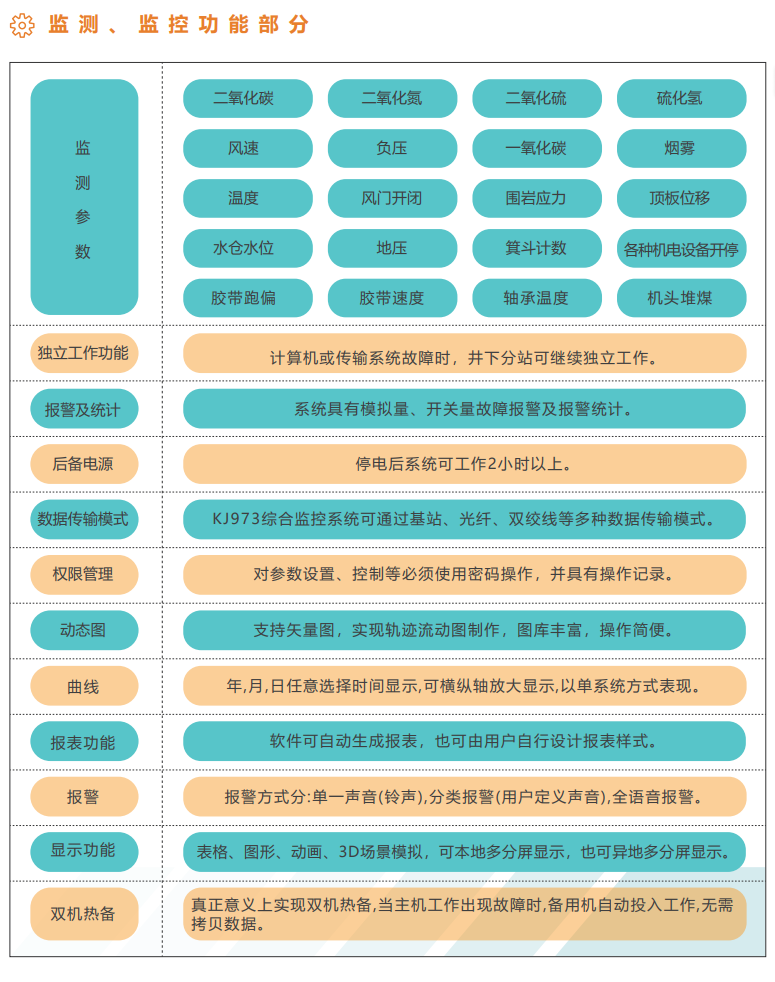

三、系统主要功能
唯一性检测系统(选配)
唯一性检测系统概述
矿方对人员定位系统中下井人员的管理日趋严格。该系统主要用于下并人员唯一性检测。功能为依次检测下井人员携卡的唯一性。系统具有网络接口、将有关信息上传至各级主管部门。

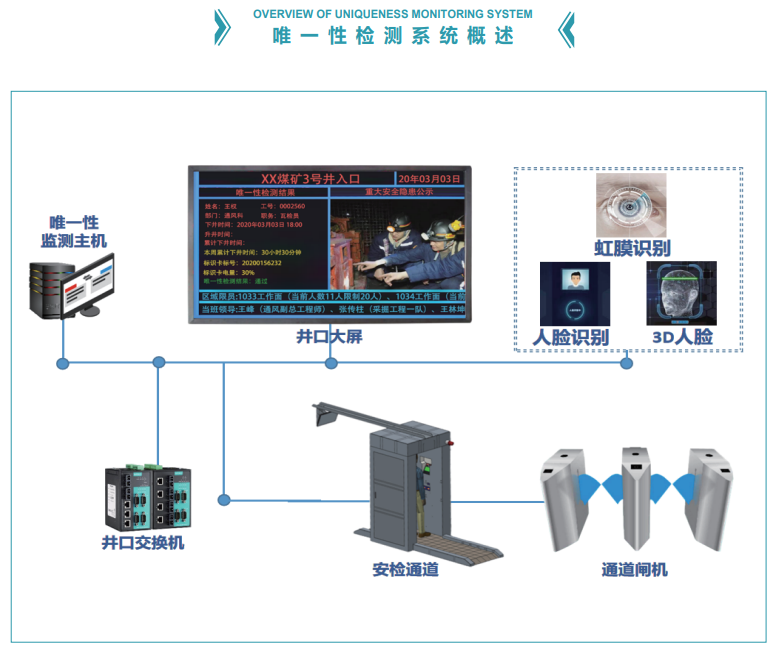

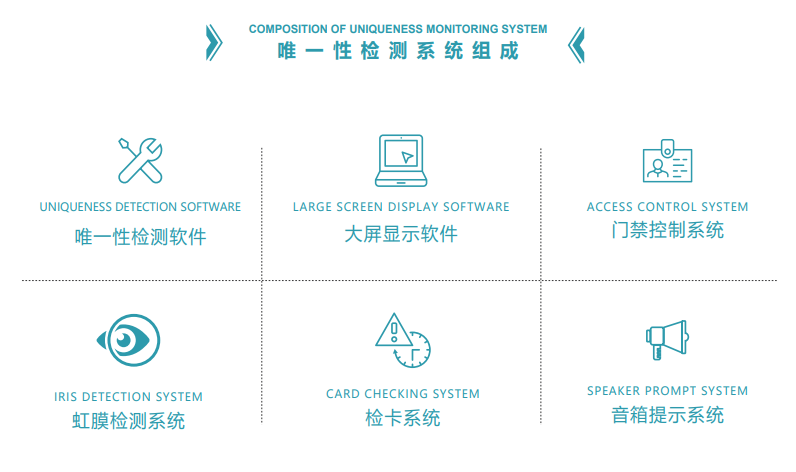

唯一性检测系统组成
唯一性检测系统功能
软件通过虹膜/人脸、检卡设备实现数据分析进行唯一性检测；
唯一性识别正确后配合门禁使用则闸机开；
唯一性识别正确后在软件进行数据记录；
定位卡检测后，能在液晶电视显示与该定位卡匹配的矿工的相关信息，包括:员工姓名、检测时间、下井时间、定位卡状态等；
唯一性检测异常音箱会声音提示，显示系统会同步提示；
门禁具有手动开启功能；
采集虹膜/人脸信息；
实现出入并人员虹膜/人脸注册、验证，人员基本信息录入；
实时记录出入井人员的工作时间；

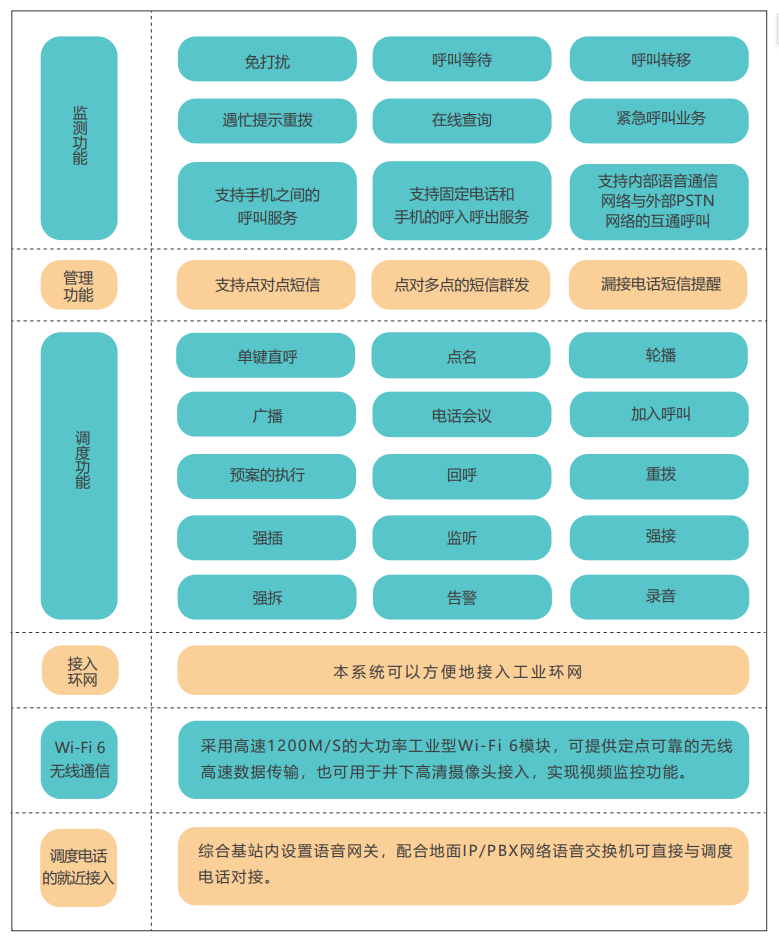

通信功能部分
三、系统主要技术参数

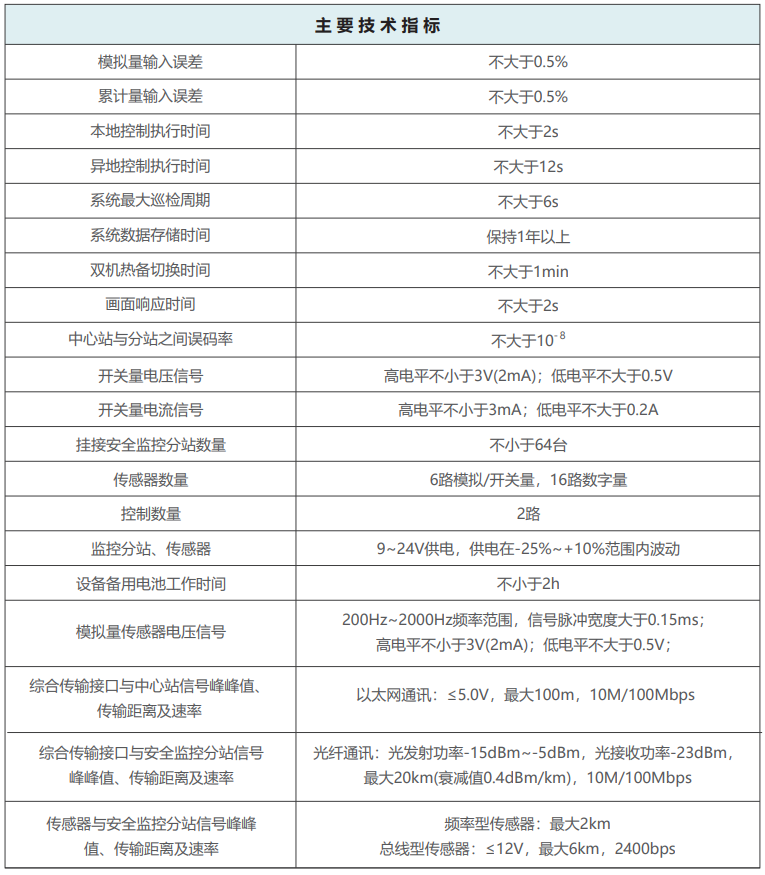

安全监控系统技术指标

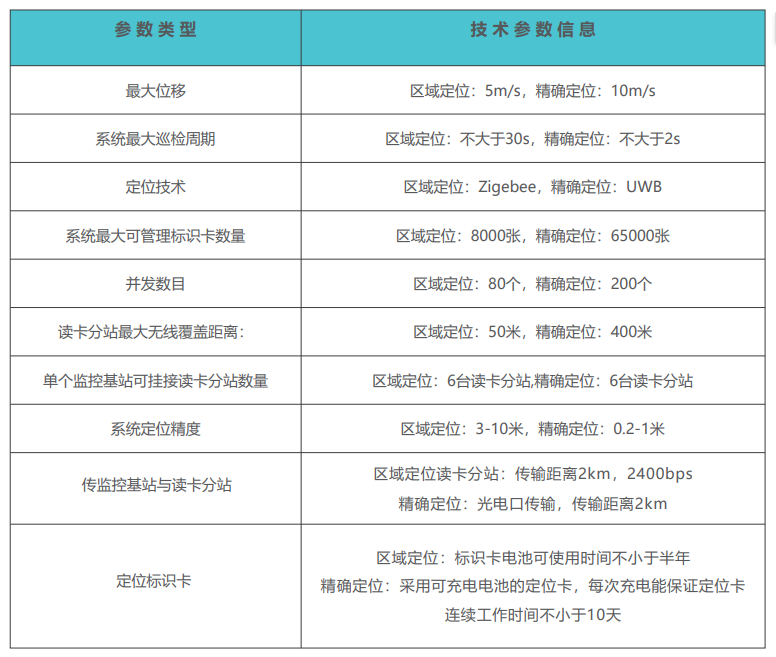

人员定位系统技术指标
无线通信系统技术指标
IP分机容量:50-10000门(可扩展容量)，具备强大处理能力；
传输距离:地面机房到井下最远基站距离:不小于30km；
基站与控制器的有线传输距离:电缆100m;光缆:20km；
单个基站注册用户数:16人；
单个基站支持手机同时通话数量:10人；
基站间切换:无缝切换；
