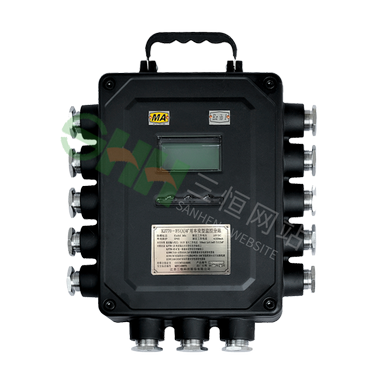

KJ770-F5（A）矿用本安型监控分站是一种矿用数据信息采集和控制装置，属本质安全型设备。是 KJ70X 监控系统的主要组成部分之一，分站操作简单，使用方便。

主要技术指标

（1）供电电源

     额定工作电压：DC18V；

     工作电流：≤300mA。

（2）数据传输

      监控分站(RS485)端口 3 路；

      监控分站以太网光口传输端口 2 路，以太网电口传输端口 3 路；

      最大传输距离：

       a) 监控分站到传感器、断电器、声光报警器：2km；

       b) 监控分站到 485 通讯传感器：6km；

       c) 监控分站到无线通讯传感器：50m；

       d) 监控分站到数据传输接口：10km；

       e) 监控分站以太网电口距离：100m。

（3）最大监控容量

    16路信号输入（频率量信号/开关量信号互换、RS485 型数字信号输入）；

    1 路累计量信号输入；

    无线信号：32 路；

    6 路控制量输出。

（4）电源波动适应能力

     直流供电电压在(9～24)V 范围内波动时，分站应能正常工作。

（5）防护等级：IP65
