KJ128A矿用人员管理系统
KJ128A矿用人员管理系统,KJ128A矿用人员管理系统
一、系统简介
KJ128A矿用人员管理系统是专为矿井设计的新产品，用来实时监测流动人员、流动车辆的数量区域、时间信息等。能实时了解井下人员的流动情况；了解当前井下人员的数量及分布情况；查询任一指定下井人员当前或指定吋刻所处的区域； 查询任一指定人员当天或指定日期的活动踪迹。为人员、车辆的生产管理、考勤统计、安全保障提供可靠的依据。

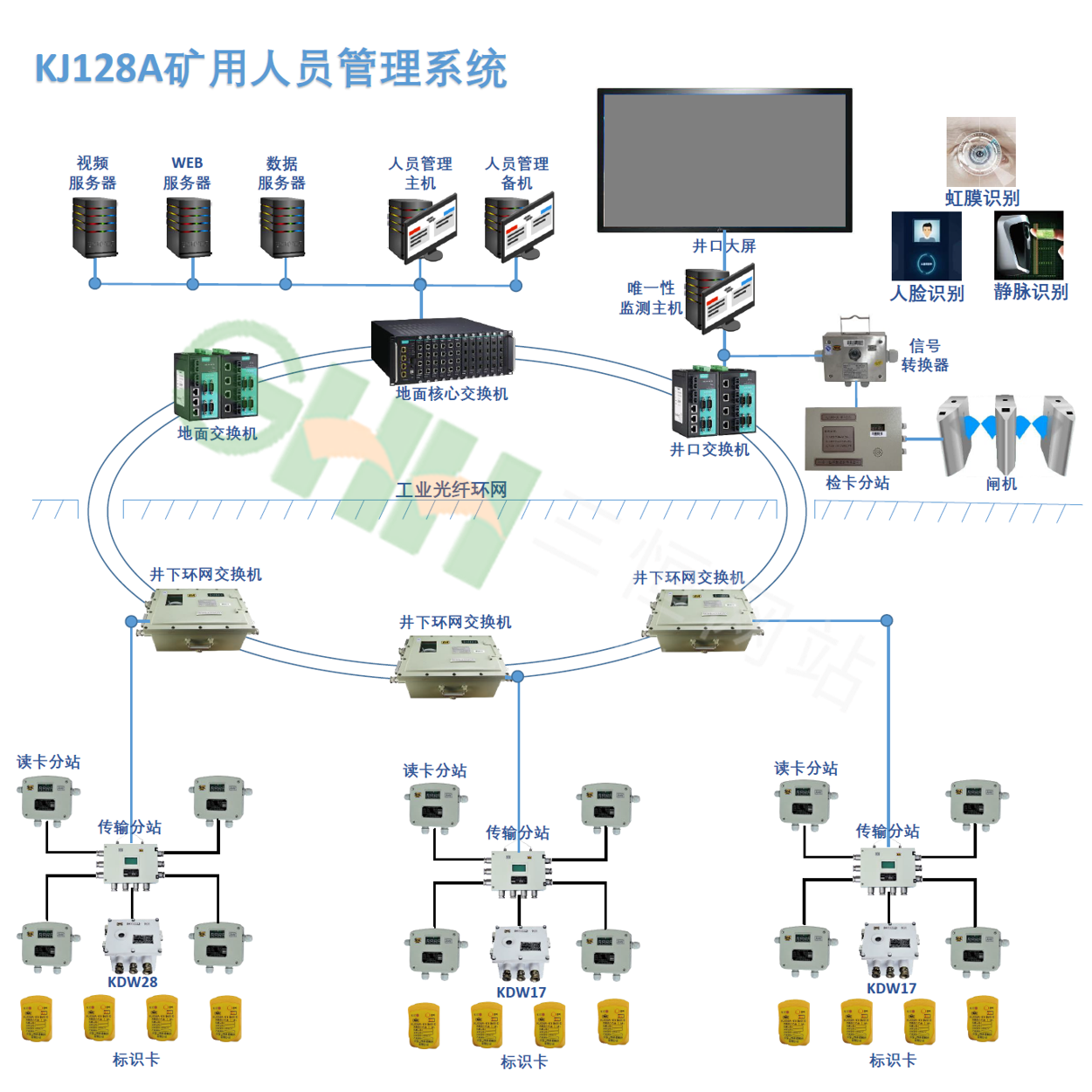

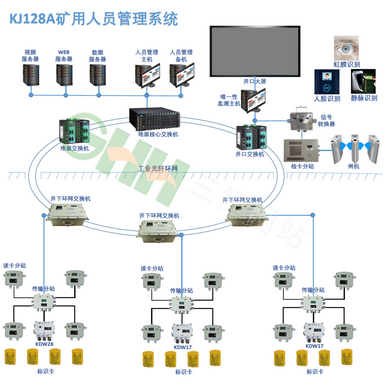

二、系统组成
KJ128A矿用人员管理系统由地面主备机、KJ128A软件、KJ70K-J型数据传输接口（KJ70N-J(B)型数据传输接口）、KJ128A-F型传输分站、KJ128A-F1型读卡分站，KJ128A-K1型标识卡、KL)W17型矿用隔爆兼本安电源、KDW28-18型矿用隔爆兼木安不间断电源、避雷器（机房出口和入井口各安装一个）、传输电缆、接线盒等组成。
三、系统主要功能
(1）考勤功能
能够准确统计矿工下井、升井时间，并可按班次、按部门、按人员生成日考勤、月考勤统计报表。
能够按人员统计某段时间的下井次数、下井总时间、平均每次下井时间。
(2）定位功能
能够对井下矿工的分布情况分重点、禁止、普通区域实时监测。
能够实时监测全矿井井下矿工总数，能够实时监测采煤工作面矿工总数，能够实时监测掘进工作面矿工总数，以及井下其他区域矿工总数。
实时监测、查洵指定员工的位置。
(3）安全管理功能
a.干部跟班下井管理
系统能对干部下井情况进行统计、监督，领导在办公室通过电脑或在调度室大屏幕就可以看到哪些干部在井下；哪些干部已升井；哪些干部未按规定下井；哪些干部未到规定区域等。
b.区域超员报齊
对某个区域的人员数量进行限制，如果超员则报警。
c.禁区告警（可配套声光报警器）
对某些特殊区域进行禁区设置，可以有效管理非相关人员进入；当有人员非法进入时，禁区读卡分站会以蜂鸣器报警提醒人员离开，监控软件将立刻报警并显示进入禁区的人员身份，禁区读卡分站如果外接语音终端，会立刻叫闯入禁区者发出警告，如：“禁区，请勿进入”。
d.工作超时报警、超员报警
当矿工在井下超出规定时间或井下人数超过核定下井人数，系统将报警并记录。
e.标识卡好坏识别功能
在使用过程中，为了判断它的好坏，我们在系统中提供了标识卡的识別装置，它可以迅速判断标识卡的好坏，输入的正确性。
(4）图形显示功能
1.系统具有模拟动画显示功能。图形可放大缩小，操作简单。
2.可以在矿井巷道图上明确标示出当前井下的人员、车辆、设备分布情况，并可通过点击人员、车辆信息查看当日运动轨迹；
3.可以根据部门、班次等情况，查看多个人员的历史运动轨迹，能冋时在一幅轨迹图上显示多个人(10个人)的历史运动轨迹。
4.可以显示某一历史时刻的人员、车辆信息；
(5）打印功能
系统具有汉字报表、初始化参数召唤打印功能。打印内容包括：下井人员总数及人员、重点区域人员总数及人员、超时报警人员总数及人员，超员报警人员总数及人员，限制区域报警人员总数及人员、特种作业人员工作异常报警总数及人员、领导干部每月下井总数及时间统计等。
(6)自诊断功能
系统具有自诊断功能。当系统中读卡分站、传输分站、传输接口等设备发生故障时，报警并记录故障时间和故障设备，以供查询及打印。
(7）联网功能
系统可将多个各个不同的单矿人员监测系统的数据统一传输到局数据服务器，局数据服务器通过数据发布功能，用户可以通过察看网页的形式，察看各矿人员监测系统的数据。
(8）其他功能
a.系统具有软件自监视功能。
b.系统具有软件容错功能。
c.系统具有实时多任务功能，对参数传输、处理、存储和显示等能周期的循环运行而不中断。
d.双机热备功能
e.紧急呼救功能
四、主要技术参数
(1)传输性能
a.计算机到KJ70N-J型数据传输接口或KJ70N-J(B)型数据传输接口
传输方式：RS232，传输速率:1200bps。
b.数据传输接口到传输分站
传输方式：RS485，传输速率：1200bps。
c.传输分站到读卡分站
传输方式：RS485，传输速率：2400bps。
d.读卡分站到标识卡
KJ128A-F1读卡分站到KJ128A-K1 标识卡:传输方式:0-QPSK，无线工作频率：(2.405±0.05)GHz；
(2)监测动目标数量：不小于8000个。
(3)最大监控容量：
系统采用总线型网络结构。系统最多可接入16个传输分站设备（KJ128A-F型传输分站)；共中KJ128A-F型传输分站设备吋接入KJ128A-F1读卡分站1台〜6台；系统最人可管理标识卡少于8000个。
(4)供电电源：
KDW17型矿用隔爆兼本安电源；KDW28-18型矿用隔爆兼本安不间断电源，地面设备使用交流220V供电。
