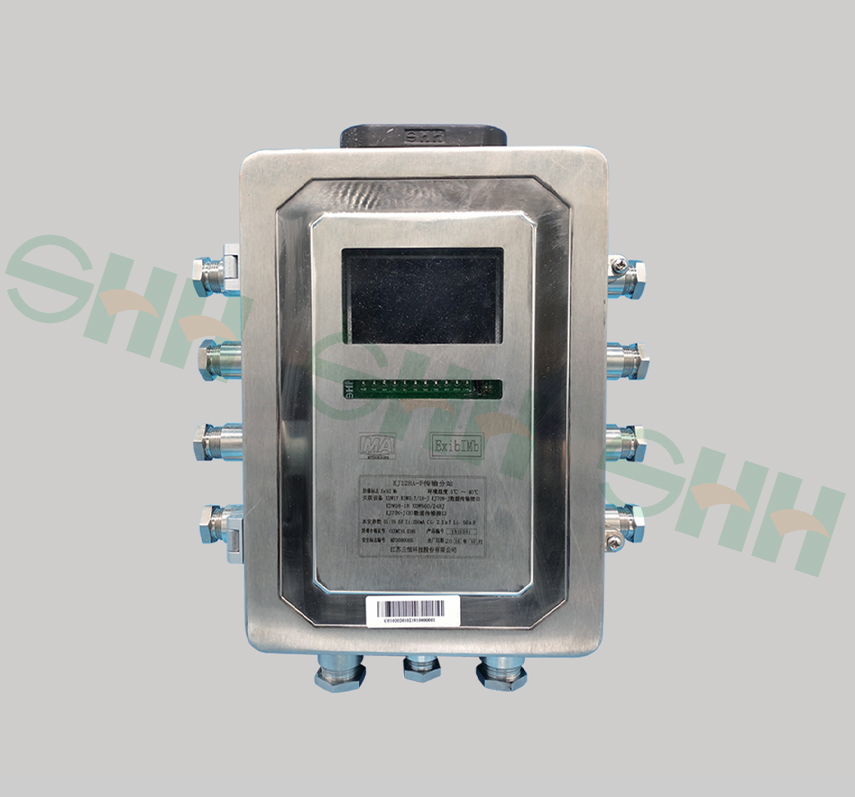

KJ128A-F传输分站

传输分站采用矿用本安设计，用来采集、处理从各个读卡分站传来的人员监测数据;当地面监测主机发出巡检命令时，各传输分站会将所存数据通过传输电缆上传给地面监测主机。当传输分站与监测主机线路故障时，能独立工作，并能实现全部原有功能;当恢复正常后，能将存储的数据上传到监测主机。

传输分站的液晶模块上可显示安装的各个读卡分站的实时运行状态、当前时间、本站编号等信息在传输分站处就可知道系统的整体运行状况。分站主要安装在读卡分站的集中区，系统组态灵活、安装维护方便。

主要技术参数

(1)防爆型式:矿用本质安全型“ExibIMb”

(2)外壳防护等级为:IP65;

(3)供电电源: DC18V;

(4)工作电流:≤600mA;

(5)通信方式:提供3路RS485通讯接口，提供2路百兆光口、2路百兆电口;

a)传输方式:RS485、主从、半双工;传输速率:2400bps;信号电压峰峰值:3.5V~1.0V;最大传输距离:>2km;

b)百兆以太网光信号接口传输方式:全双工,以太网光信号，波长为1310nm的单模光纤,传输速率:100 Mbps;

(6)断线存储:至少能存储读卡分站上传的4小时数据;

(7)液晶显示功能，可以显示时间、传输分站和各读卡分站的工作状态;
