一、 系统概述

KJ70X 煤矿安全监控系统的设计是以《煤矿安全规程》为依据，对煤矿井下实际情况

进行考察之后，综合各方面的要求设计出来的，监控设备的种类、数量、性能均符合《煤矿安全规程》的有关规定，适用各类大中小型煤矿。该系统可采集瓦斯、风速、负

压、温度、一氧化碳等环境参数，以及机电设备开停、供电状态等生产参数，可以控制设备的通、断电，是煤矿安全生产的必备设备。

根据国家煤矿安监局关于印发“煤安监函〔2016〕5 号”通知的要求，为提高煤矿安全监控系统准确性、灵敏性、可靠性、稳定性和易维护性，增强煤矿安全保障能力，煤矿安全监控系统要进行全面升级。实现全数字化传输，具有自诊断、突出报警功能，能够实现数据融合，监控系统设备具备抗干扰能力，运行更加稳定可靠。全面升级后的KJ70X，以工业以太环网加现场总线作为系统的信息传输平台，系统利用工业以太网平台的快速通道实现多主并发通讯技术，使系统在设备抗干扰、实时性、可靠性、稳定性、扩展性、数字化、数据分析应用、数据融合、新技术应用等方面技术水平进一步提升。

同时，KJ70X 系统已通过抗干扰（浪涌、静电、射频电磁场辐射、电快速瞬变脉冲群）试验，试验等级高于国家要求，并取得“MA”认证。

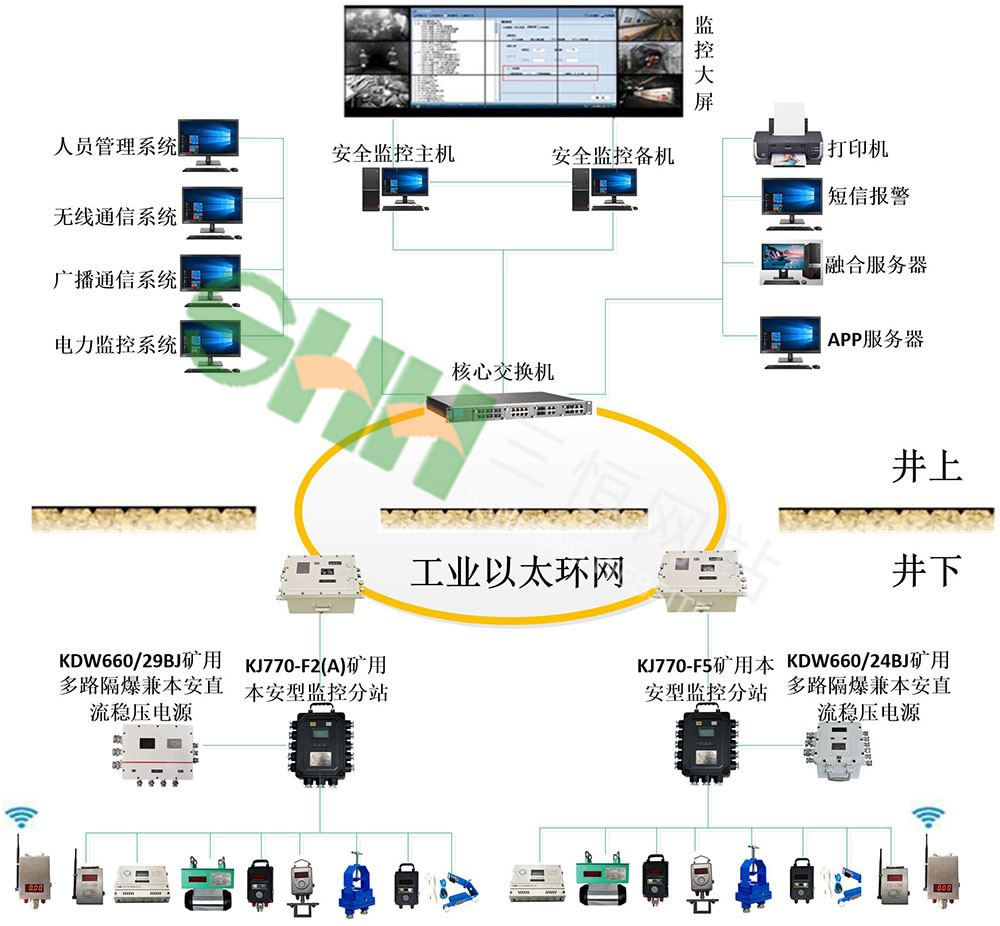

二、 系统示意图

三、 系统组成

KJ70X 煤矿安全监控系统由以下四部分组成：

（1）监控计算机、网络及软件； （2）传输接口及传输电缆；

（3）供电电源及数据采集分站； （4）各种传感器及执行器。

传感器的作用将瓦斯、风速、开停等物理量转换成电信号（频率信号 200Hz～1000Hz、开关量信号 0mA/5mA、无源触点、RS485 信号等）并将信号传到分站；电源给分站供电，并通过分站给传感器供电。分站对传感器的信号进行采集，将采集数据传给地面计算机，同时根据地面计算机的指令和采集数据进行开出控制；传输接口将地面计算机的非安全信号与井下分站的安全信号隔离开来，同时具有双向驱动功能。计算机通过

传输接口与井下分站通讯，发送配置及控制命令，提取数据及工作状态，并将数据进行存储、显示打印及在网络上共享。

四、 系统特点

1)  KJ70X 煤矿安全监控系统及配套设备符合国家煤矿安监局关于印发《煤矿安全监控系统升级改造技术方案》的通知（煤安监函〔2016〕5 号）。

2)  KJ70X 煤矿安全监控系统及配套设备符合最新《煤矿安全规程》2016 版的要求，所有设备已取得煤安标志及防爆合格证。

3)  KJ70X 煤矿安全监控系统符合《AQ6201-2006 煤矿安全监控系统通用技术要求》的规定。

4)  KJ70X 煤矿安全监控系统配套设备符合《AQ1029-2007 系统仪器使用规范》、《MT/T1004-2006 煤矿安全生产监控系统通用技术要求》、 《MT/T1006-2006 矿用分站》、《MT/T1007-2006 矿用信息传输接口》、《MT/T1008-2006 煤矿安全生产监控系统软件通用技术要求》等规定。

5)  KJ70X 煤矿安全监控系统支持三种网络结构，分别为：总线式、光缆式和工业环网式。

6)  KJ70X 煤矿安全监控系统软件选用先进成熟的高级编程软件为平台进行开发，操作简单、功能强大、界面美观，并具有语音报警功能。

7)  KJ70X 煤矿安全监控系统具有双机热备功能,采用双机热备方式工作，由监控主机、备机以及服务器组成，自动切换时间不大于 1 分钟。

8)  KJ70X 煤矿安全监控系统可连续、实时监测瓦斯、风速、负压、一氧化碳、烟雾、温度、风门开关等环境参数，也可监测煤仓煤位、水仓水位、压风机风压、箕斗计数、各种机电设备开停等生产参数和电压、电流、功率、电度等电量参数，以及胶带跑偏、

胶带速度，轴承温度、机头堆煤等各种机电设备的运行情况。

9)  KJ70X 煤矿安全监控系统可实现分级报警，根据瓦斯浓度大小、瓦斯超限持续时间、瓦斯超限范围等，设置不同的报警级别，实施分级响应。各级别报警浓度值的设置可由煤矿企业根据相关法规标准和实际情况决定。

10) KJ70X 煤矿安全监控系统可实现逻辑报警，根据巷道布置及瓦斯涌出等的内在逻辑关系，实施逻辑报警，促进各类传感器的正确安装、设置、维护，监控系统的正常使用，防止违法行为。具体逻辑关系可由煤矿企业根据实际情况进行设置。

11) KJ70X 煤矿安全监控系统支持多网融合，在地面统一平台上可融合的系统：环境监测、人员定位、应急广播，如有供电监控系统也可融入。其它可考虑融合的系统：视频监测、无线通信、设备监测、车辆监测等。系统支持地面融合及井下融合，能与国内主流的人员定位、广播等系统厂家实现融合联动，具有成熟的综合基站用于安全监控、人员定位、广播及无线通信等系统井下融合。已有古城煤矿、新驿煤矿等多个成功实施案例。

12) KJ70X 煤矿安全监控系统具备自诊断、自评估功能。系统定期的自诊断、自评估，能够预先发现系统在安装使用中存在的问题。自诊断的内容包括：传感器、控制器的设置及定义；模拟量传感器维护、定期未标校提醒；模拟量传感器、控制器、电源箱等设备及通信网络的工作状态；中心站软件自诊断，包括双机热备、数据库存储、软件模块通信。

13) KJ70X 煤矿安全监控系统具备数据应用分析功能。系统具有大数据的分析与应用功能，包括以下内容：伪数据标注及异常数据分析；瓦斯涌出、火灾等的预测预警；大数据分析，如多系统融合条件下的综合数据分析等；可与煤矿安全监控系统检查分析工具对接数据。

14) KJ70X 煤矿安全监控系统具备应急联动功能。在瓦斯超限、断电等需立即撤人的紧急情况下，可自动与应急广播、通信、人员定位等系统的应急联动。

15) KJ70X 煤矿安全监控系统配备单独的绘图软件。所有的动态、静态图形都可由矿方操作人员绘制，同时绘图软件能将 wmf 格式的矢量图导入系统，系统支持多种图形格式(bmp、jpg、gif 等)。

16) KJ70X 煤矿安全监控系统中心站软件运行在 Windows 操作系统，数据库 SQLServer2005 以上，整个软件采用 C/S 的方式，监测终端人机界面十分友好，使用操作方便，系统的所有显示和打印全部是中文，操作人员在操作过程中只要用鼠标进行简单的点击即可，即使有错误的操作也不会影响系统的正常工作。为了确保系统配置等信息不被破坏，为专门从事系统配置的矿方主管人员配备口令（或权限密码），只有口令正确才能进入系统进行配置等相应的操作。

17) KJ70X 煤矿安全监控系统具备接入局域网与数据上传功能,矿局域网的所有终端在授权情况下能够查阅系统的所有数据（包括动态图、报表）。

18) KJ70X 煤矿安全监控系统采用数据库方式存储数据，数据库具有网络共享、便于数据保存和管理、便于用户二次数据开发、为专用系统提供开放式的数据结构。同时，对关键数据进行加密处理，可有效防止数据被篡改。

19) KJ70X 煤矿安全监控系统具有对瓦斯抽（采）放量的计算与统计功能，系统直接监测到的流量为工况流量，可计算出标准
