一、系统概述

　　KJ970煤矿安全监控及瓦斯突出预测参数监测系统的设计是以《煤矿安全规程》为依据，对煤矿井下实际情况进行考察之后，综合各方面的要求设计出来的，监控设备的种类、数量、性能符合《煤矿安全规程》的有关规定，适用各类大中小型煤矿。该系统可采集瓦斯、风速、负压、温度、一氧化碳等环境参数，以及设备开停、供电状态等生产参数，可以控制设备的通、断电，并可以对井下区域的煤与瓦斯突出与火灾进行预警和监测，是煤矿安全生产的必备设备。

　　二、系统组成

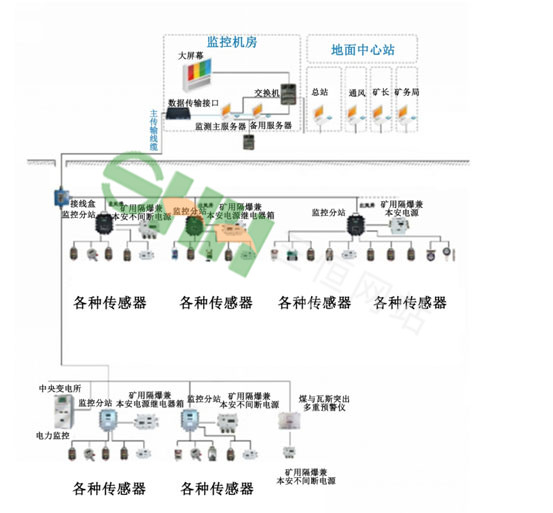

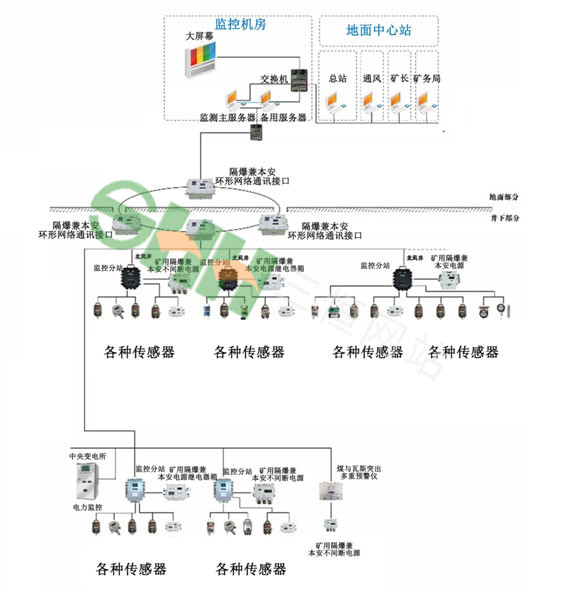

　　2.1系统结构图及通讯方式

　　2.2系统组成

　　系统由四部分组成：监控计算机及其安装的系统软件；传输接口及传输通道；供电电源及分站；各种传感器及执行器。

　　监控计算机：监控计算机安装Windows7及以上操作系统、SQLServer2005数据库、系统软件。监控计算机通过传输接口向分站发送配置、巡检、控制等命令，然后接收分站返回的传感器数据、控制结果，同时完成数据的更新、存储等功能。
