一、系统概述

　　KJ971煤矿瓦斯抽采（放）监控系统的设计是以《煤矿瓦斯抽采(放)监控系统通用技术条件》为依据，对煤矿井下实际情况进行考察之后，综合各方面的要求设计出来的，监控设备的种类、数量、性能符合《煤矿瓦斯抽采(放)监控系统通用技术条件》的有关规定，适用各类大中小型煤矿。该系统可采集瓦斯、风速、负压、温度、一氧化碳等环境参数，设备开停、供电状态等生产参数，以及瓦斯抽放工况混合流量、瓦斯抽放工况纯流量、瓦斯抽放标矿混合流量、瓦斯抽放标矿纯流量，可以控制设备的通、断电，是煤矿安全生产的必备设备。

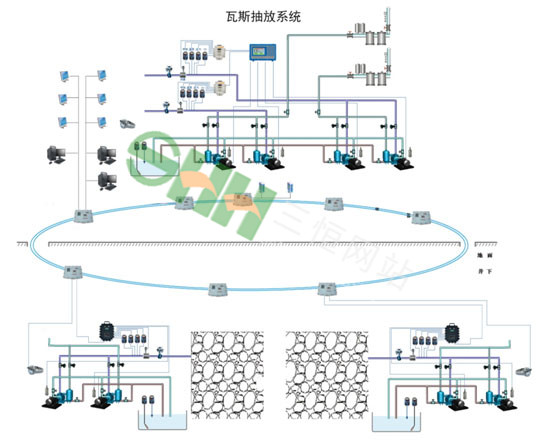

　　系统示意图

　　二、系统特点

　　1)系统全面执行新版防爆标准、瓦斯抽放标准及新版的煤矿安全规程。

　　2)系统软件选用先进成熟的高级编程软件平台进行开发，操作简单，功能强大。

　　3)数据参数及状态显示、多屏组合显示、分区模式显示、趋势曲线显示、3D场景模拟图显示、设备运行动画显示、各种事件检索显示、重要测点高密度显示以及传输线断路等报警显示。

　　4)功能齐全、人机界面友好、操作方便；具有语音报警功能，可配接各种子系统。

　　5)特有的软件容错、纠错技术，提高了系统的可靠性。

　　6)系统能做到真正的监控计算机双机热备。

　　7)系统采用差分平衡式无地线传输方式，数据传输质量高，抗干扰能力强，符合欧洲工业标准。

　　8)全隔离式监控分站，由大容量多路不间断电源集中供电。

　　9)分站在接传感器时可不区分开关量、累加量、模拟量；分站在配接各种传感器时能适应频率、电压、电流等多种信号制，使用方便灵活。传感器既可一对一连接，也可总线连接。

　　10)分站具有第二传输接口，可以接子站或智能传感器。

　　11)大容量多路不间断电源，备用时间可达4小时。

　　12)监控设备、矿用传感器、执行器全系列配套，配置灵活，能满足大、中、小型不同类型矿井的监控装备需要；系列智能化遥控传感器调校方便，使用寿命长。

　　13)具有异地、远程手动控制及自动断电功能。能实现风电瓦斯闭锁及断电仪的所有功能；风电瓦斯闭锁及断电仪可脱离系统独立运行。

　　14)在线监测井下瓦斯抽采管网中的瓦斯浓度、流量、温度、压力、CO等参数；可根据监测参数实时分析管网系统可能的泄露或塌孔，为瓦斯抽采效果评价提供依据。

　　15)根据用户设备及管路建设情况，能满足各种不同管径、压力、流量、流速等应用环境要求。

　　16)功能完善、操作简便

　　实现各种电力参数和环境参数的监测
