KJ2386矿用打钻管理系统
2025/3/12
KJ2386矿用打钻管理系统
一、系统概述
矿用打钻管理系统是面向矿山瓦斯灾害、水害治理，针对打钻场景下的AI智能视频应用。系统集 机器视觉、深度学习、视频监控、智能计数、语音对讲、环境监控、通信传输、信息管理等技术于一体。 矿用打钻管理系统可根据井下打钻流程分段式存储视频，根据不同的打钻流程分段录像，方便后期针对性的调取对应的打钻录像。支持本地存储，方便视频调用。且每台钻机关联其专用安全监控设备，支持随时调取相应时段的有害气体变化数据。
本系统集成了“目标识别”、“轨迹跟踪”、“轨迹判别”等自研关键技术，能够对打钻视频 进行AI分析，自动进行钻杆数量统计。
·设备联动
本系统集成了智能视频监控、广播程控、可视对讲、安全监控等系统，具备多系统联动、提前 预警、远程协同功能。系统支持接入钻机控制系统，联动控制设备，保障作业员生命安全。
·安全监控
系统接入了危险有害气体传感器，对作业环境内不可见危险进行监控。当作业环境内甲烷、一 氧化碳超标，及时声光告警、断开钻机电源等，保证作业人员生命安全。
·远程监控
本系统支持可视对讲，由调度员于地面实时监控井下工作流程，当发生违规操作时，及时沟通 井下作业员，纠正制止其行为。同时本系统为web版，支持多浏览器多设备同时访问，支持手机 APP查看。
·数据分析及自诊断

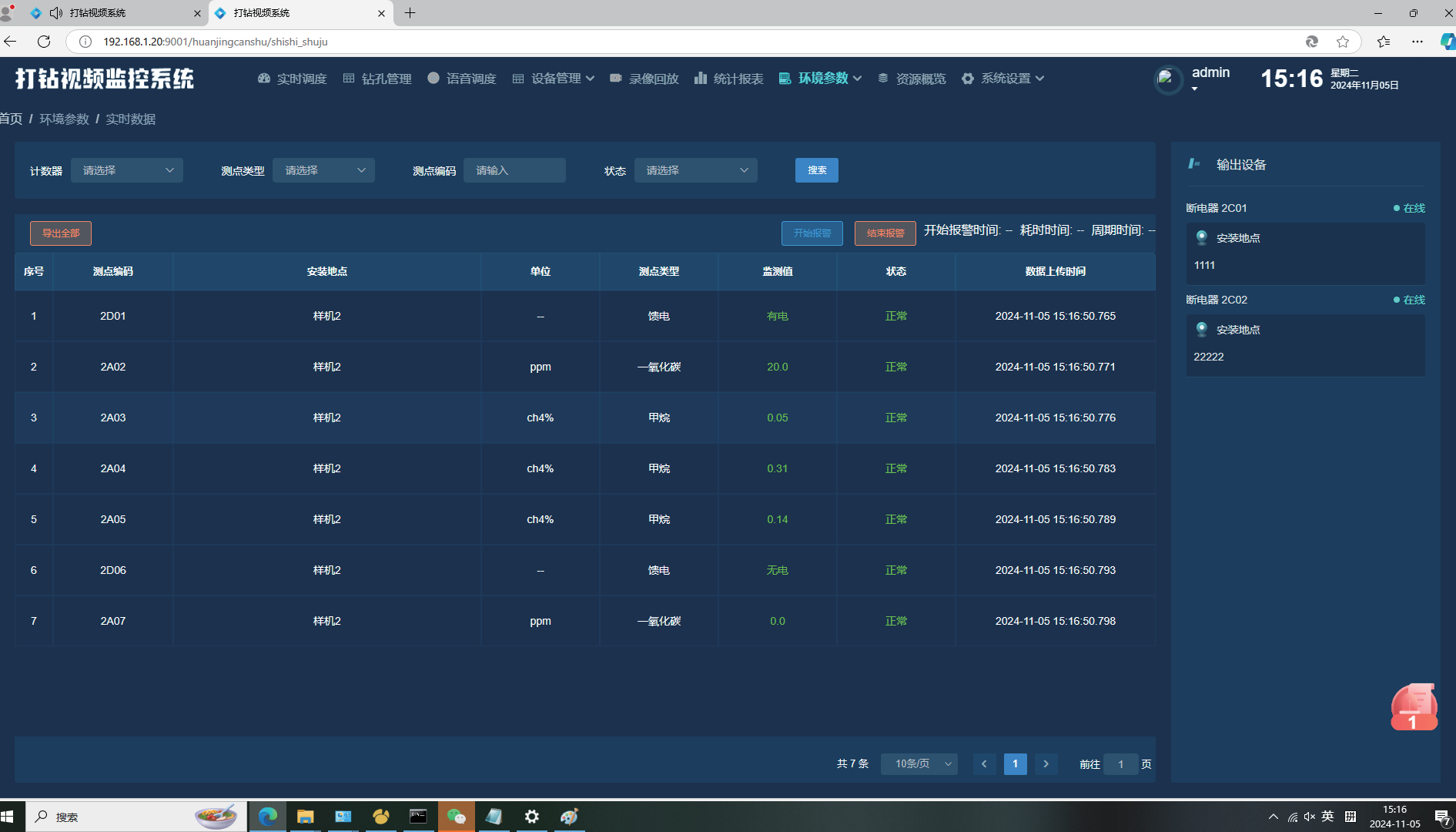

数据监视：系统接入了甲烷与一氧化碳传感器、馈电传感器、断电器，支持查询传感器的实时 数据和历史数据。

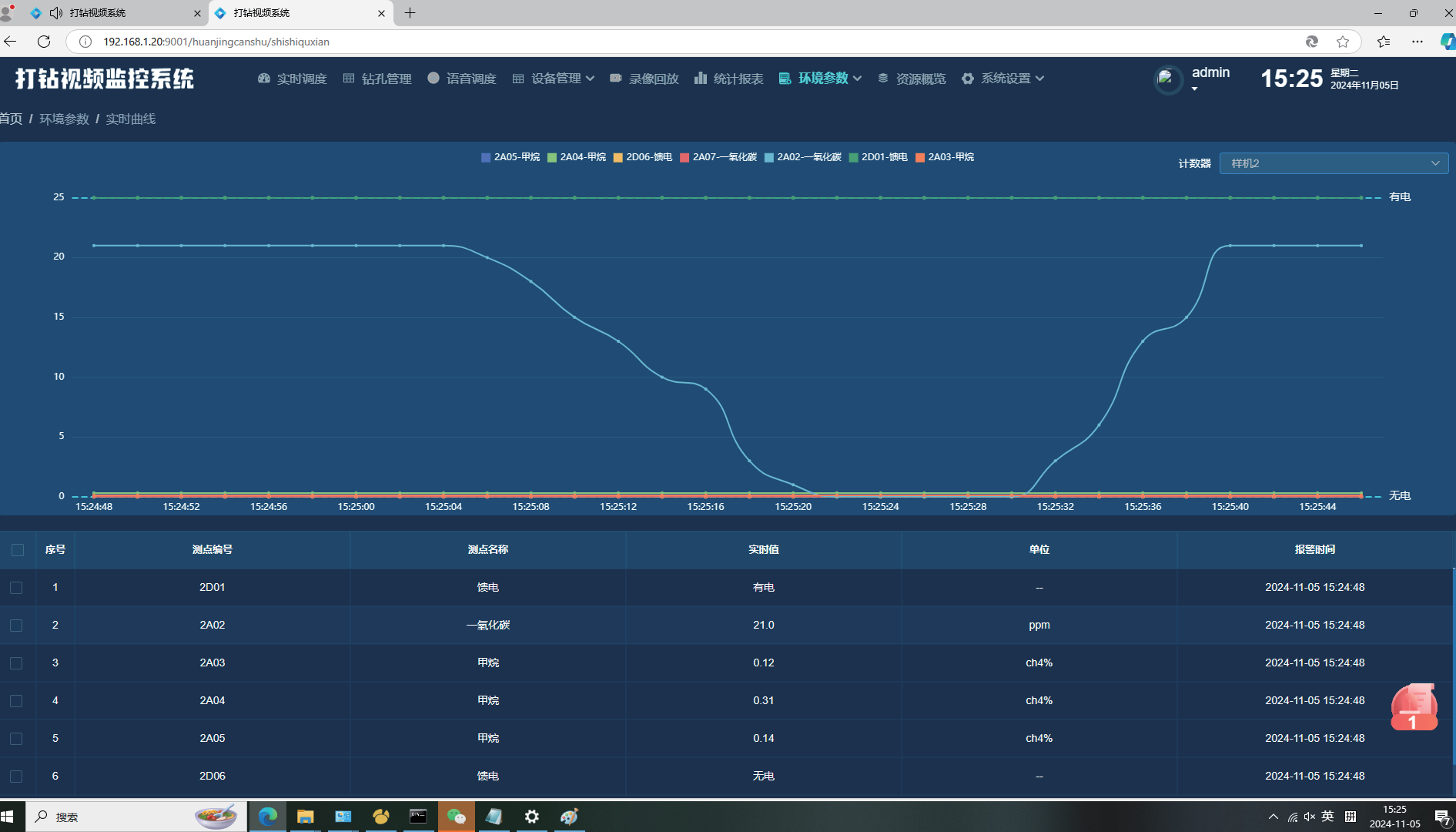

数据曲线：系统实时采集甲烷与一氧化碳传感器数据与状态，将其图形化，井下作业环境中气 体数据变化展示更为直观。

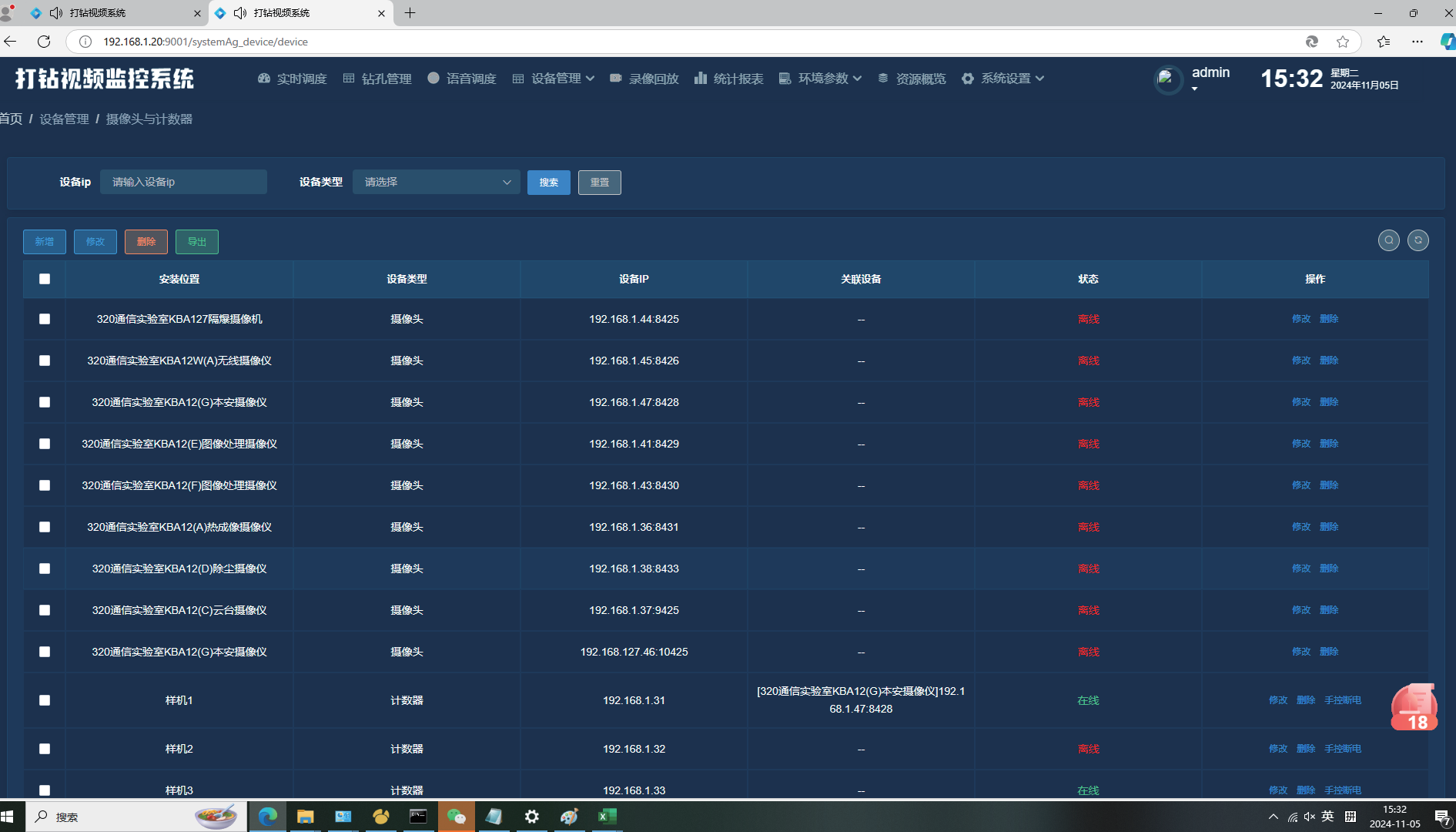

自诊断：系统具备自诊断功能，可以查看系统所关联设备的运作状态与运行日志。
·报表定制

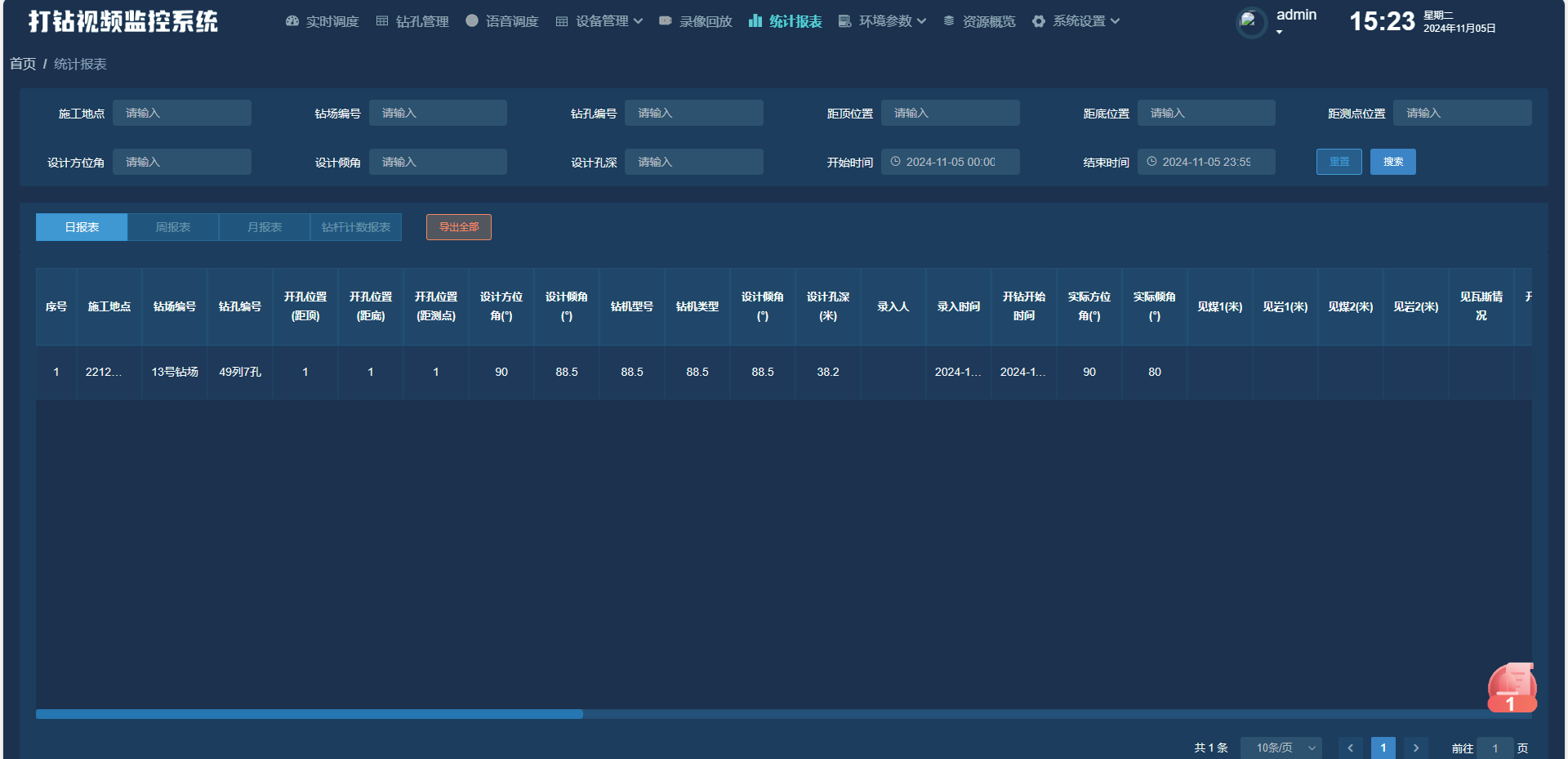

可选择任意时间区段、钻机、作业内容等数据进行统计，导出日、周、月报表。 可自由编辑报表模板，设计表格内容，支持导出报表文件，提高办公效率。
二、系统架构

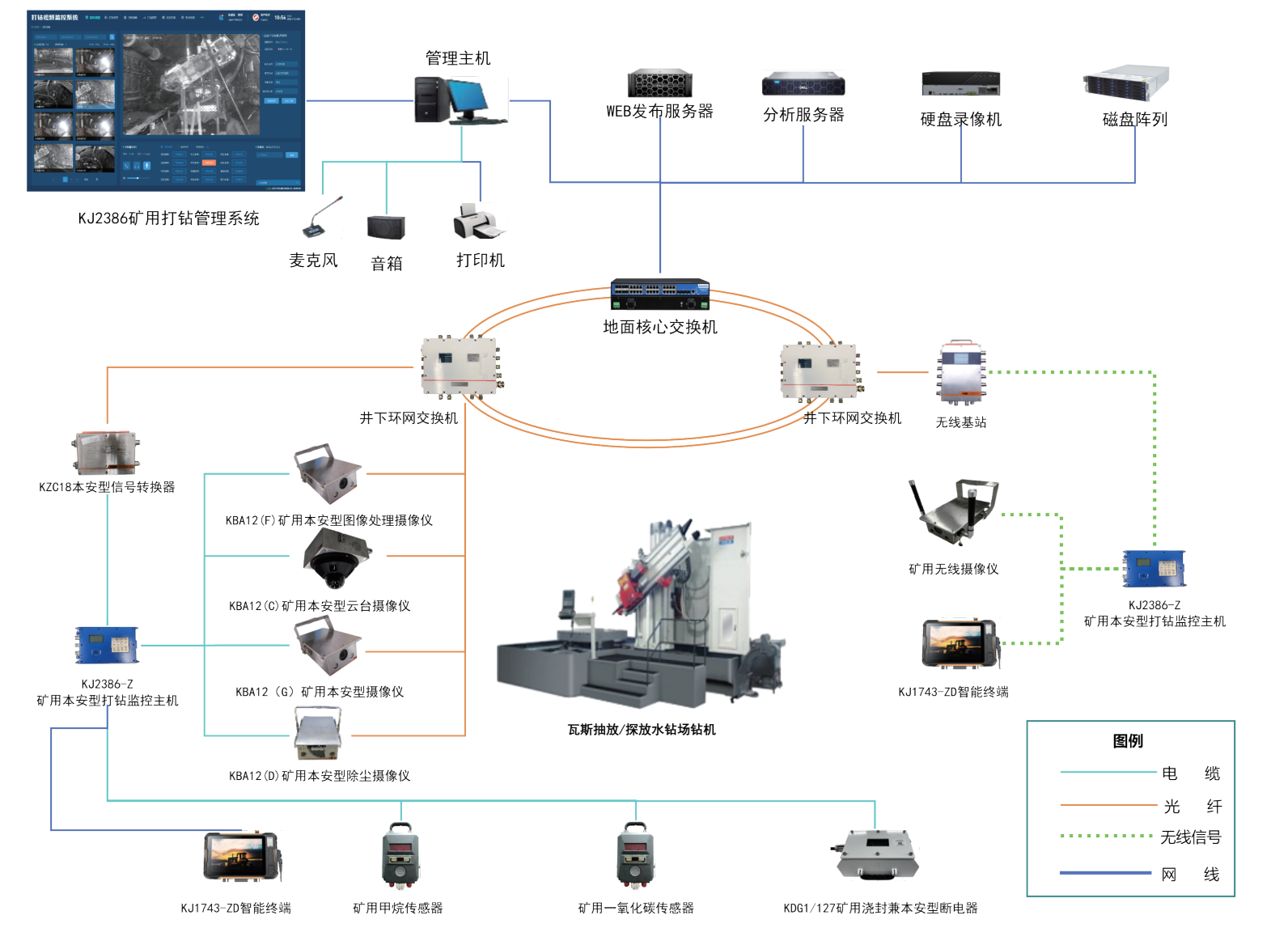

自动计数实现方式：打钻视频WEB端软件+KJ2386-Z打钻监控主机+KZC18信号转换器+矿用本 安型摄像仪+KDG1/127矿用浇封兼本安型断电器。 视频分段存储与钻杆自动计数是系统核心功能，打钻业务录像分类存储与查询，支持按时间、监控点、任务类型检索录像，钻杆智能自动计数、AI模型定制训练功能，实现基于视频分析的自动计数与手动计数相结合的辅助验钻功能。
三、系统功能

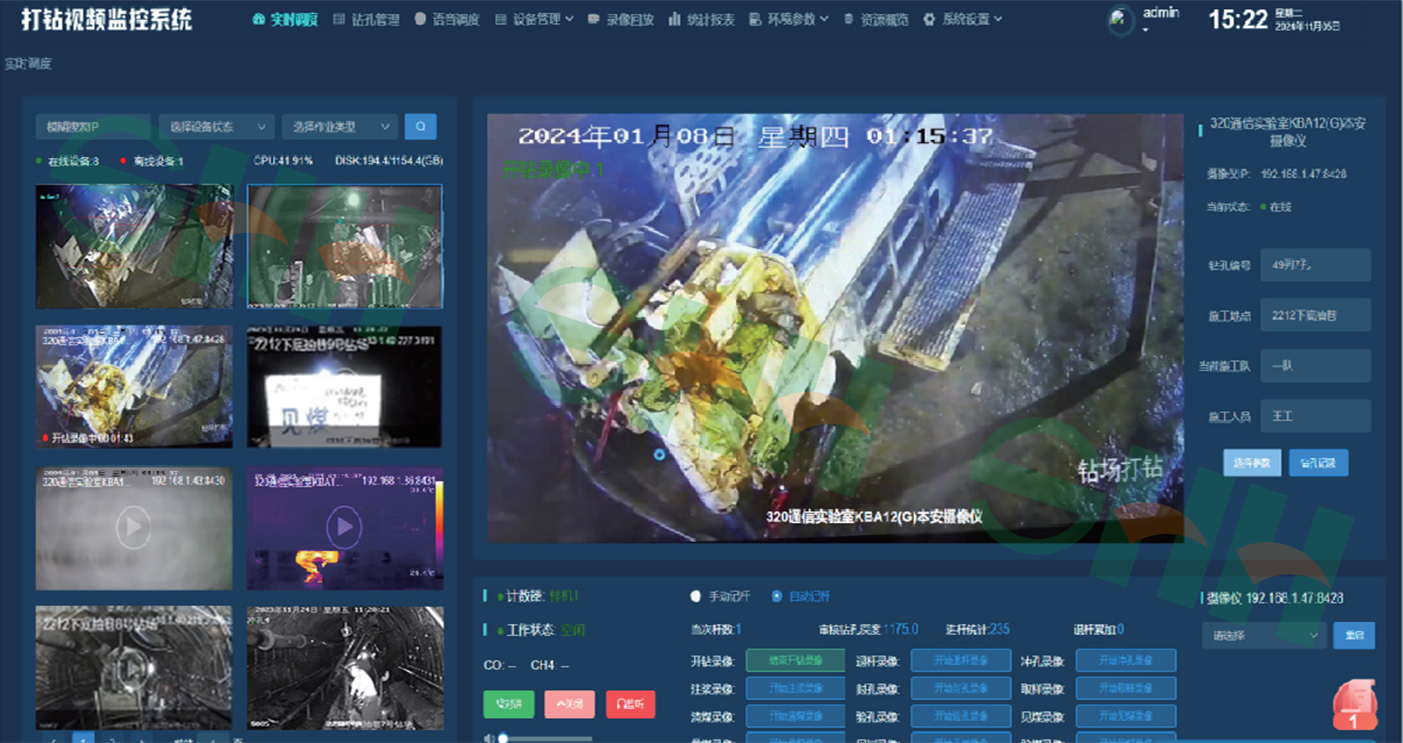

WEB可视化监控平台
支 持 多 浏 览 器 、 多 级 权 限 、 多 用 户 实 时 预 览 ， 亦 支 持 基 于 G I S 地 图 等 多 种 可 视 化 监 控 。
打钻视频智能分析、辅助验钻
系统支持进杆、退杆钻杆智能识别、手动、自动计数（人员违规行为自动识别如未戴安全帽、 烟火检测、脱岗空岗等）辅助验钻功能。
打钻视频高效管理
打钻任务视频分类存储与查询，支持按时间、监控点、任务类型检索回放，提高视频查询、人工 验效，实现钻孔设计、钻机开钻、见煤、见岩、清煤、量煤、验煤、进杆、退杆、冲孔、封孔、 注浆等关键工序分类录像、可视化、信息化管理。
打钻全流程管理
针对井下打钻作业场景定制开发，覆盖钻探过程中设计、执行、验收、分析、总结等关键节点全 流程，参数精细化管理，确保瓦期治理及防治水措施真正落实。
安装部署灵活多样
系统设备支持多种视频通信传输方式如长线、光纤、网线、无线方式，设备安装调试简单实用易操作。
联网上传功能（配合提供协议与数据）
具备联网上传功能，数据满足国家、地方煤矿数据采集标准与监管需要，支持与现有安全监管系 统对接数据自动上传，满足上级部门监管需求。
高 清 视 频 、 双 向 对 讲 、 广 播 功 能
支持高清视频分段存储与查询，与监钻中心双向语音对讲、终端广播等功能。
超限断电控制及馈电反馈功能
具备甲烷、 一氧化碳浓度超限报警时联动断电器切断被控设备如钻机电源功能及馈电功能。
提供手机APP异常报警分级推送
提供移动应用服务，能够与视频APP适配使用，从而使管理人员可随时随地通过手机访问系 统，进行移动端查阅、审批、实时掌握瓦斯抽采、探放水作业情况，发生异常情况分级推送消息。
四、主要设备指标

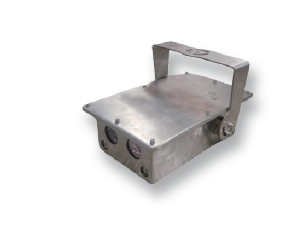

K B A 1 2( A ) 矿 用 本 安 型 热 成 像 摄 像 仪
> > 分辨率：可见光：不低于400万像素； 热成像：不低于384*288；
> > 额定工作电压：DC 12 V；
> > 温度范围：-20~+150℃或0~550°℃；
> > 精度：精度M a x（±2℃，±2%）；
> > 可选配光纤或长线接口传输；
> > 支持扩展语音对讲和拾音功能；
K B A 1 2 ( B ) 矿 用 本 安 型 图 像 处 理 云 台 摄 像 仪
> > 分辨率：不低于400万像素；
> > 额定工作电压：DC12 V；
> > 可选配两光三电或VDS L传输接口；
> > 摄像仪具有控制云台水平旋转和俯仰旋转调整功能；
> > 支持拓展语音对讲和拾音功能；
> > AI摄像仪，具备智能学习功能；
K B A 1 2 ( C ) 矿 用 本 安 型 云 台 摄 像 仪
> > 分辨率：不低于400万像素；
> > 额定工作电压：DC12 V；
> > 摄像仪具有控制云台水平旋转和俯仰旋转调整功能；
> > 支持拓展语音对讲和拾音功能；
K B A 1 2 ( D ) 矿 用 本 安 型 除 尘 摄 像 仪
> > 分辨率:不低于400万像素；
> > 额定工作电压:DC12V；
> > 可选配两光三电或VDSL传输接口；
> > 具有雨刮除尘功能；

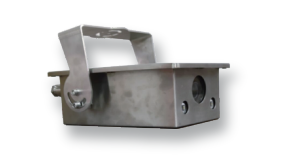

K B A 1 2 ( G ) 矿 用 本 安 型 网 络 摄 像 仪
>> 分辨率：不低于400万像素；
>> 额定工作电压：DC12V；
>> 可选配两光三电或VDSL传输接口；支持航空快插；
>> 可拓展双向对讲、语音广播；
K B A 1 2 ( F ) 矿 用 本 安 型 图 像 处 理 摄 像 仪
>> 分辨率：不低于400万像素；
>> 工作电压DC12V、18V，两路供电；
>> 具有1路485、1路CAN数字通讯接口；
>> AI摄像仪，具备智能学习功能；
>> 具有2路干节点输出、2路干节点输入及TCP/IP联动报 警输出功能；
K B A 1 2 ( I ) 矿 用 本 安 型 图 像 处 理 摄 像 仪
>> 分辨率：400万像素高速相机；
>> 额定工作电压：DC 12V；
>> AI摄像仪，具备智能学习功能；
>> 摄像仪能够清晰抓拍并分析高速运动的物体；

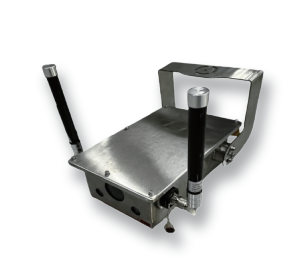

K B A 1 2 W(B)矿用本安型无线图像处理摄像仪(Wi-Fi6)
> > 分辨率:不低于400万像素；
> > 具有无线传输音视频功能；
> > 工作电压DC12V，两路供电；
> > 具有1路485接口；
> > AI摄像仪，具备智能学习功能；
> > 具有2路干节点输出、2路干节点输入及TCP/IP联动报警输出功能；
K B A 1 2 (R)矿用本安型图像处理热成像摄像仪
>> 分辨率:可见光:不低于400万像素;
热成像:不低于256*192；
>> 额定工作电压:DC12V；
>> 温度范围:-20~+150℃C或0~550℃；
>> 精度:精度Max(士2℃℃，士2%)；
>> 可选配光纤或长线接口传输；
>> 支持拓展语音对讲和拾音功能；
K T 1 0 9 R - F 1( A ) 矿 用 本 安 型 无 线 基 站
>> 支持以太网千兆电口，光口、Wi-Fi6网络接入，
UWB、ZigBee设备接入,具有信号转换及传输功能；
>> 额定工作电压：DC18V，电流≤1.0 A；
>> 温度范围：-5℃～+40℃；
>> 通信距离：200（空旷无遮挡）；

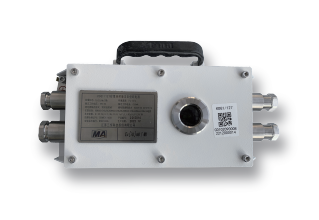

K T 7 7 8 R - Z ( 5 G ) 矿 用 本 安 型 无 线 信 号 转 换 器
> > 支持以太网千兆电口，光口、Wi-Fi6、4G/5G网络接入，具有信号转换及传输功能；
> > 额定工作电压:DC18V，电流:≤1.0A；
> > 温度范围:-5℃~+40℃℃;
> > 通信距离:200(空旷无遮挡) ;
K J 2 3 8 6 - Z 矿 用 本 安 型 打 钻 监 控 主 机
>> 由主控板、按键板、显示板、语音板、 充放电模块等组成；
>> 可设置成手动计数、自动计数，同时具有报警功能，可实现 操作安全管理，发送对讲请求，具有状态显示；
>> 主控电路通过RS485 通讯电路与传感器和断电器进行通讯， 可实现超限断电功能；
>> 接口丰富：1路485，2对光纤接口，2个VDSL双绞线通信接 口，2个RJ45接口，支持Wi-Fi无线信号传输；
K D G 1 / 1 2 7 矿 用 浇 封 兼 本 安 型 断 电 器
>> 具有动合和动开接点输出控制状态且保持,具有馈电状态监 测和信号输出功能。从接收到控制信号到输出相应控制状态的 时间≤0.5 s；
>> 工作电压DC 18V；
>> 具有1路RS485通讯,直流供电指示,输出状态指示功能；
K J 1 7 4 3 - Z D 矿 用 本 安 型 车 载 终 端
>> 额定工作电压：DC3.7V；
>> 最大工作电流：≤1.5A;
>> 无线传输参数：a. 通信协议：IEEE 802.11 a/b/g/n b. 通信距离：200m（空旷无遮挡）；
>> 4G无线传输参数：a. 通信制式：FDD-LTE b. 无线发射功率：20 dBm c. 通信距离：200m（空旷无遮挡）；
>> 电池参数：a. 型号规格:3.7V/2300mAh锰酸锂电池（可充电） b. 连续工作时间：不少于1天 c. 连续通话时间：8h。

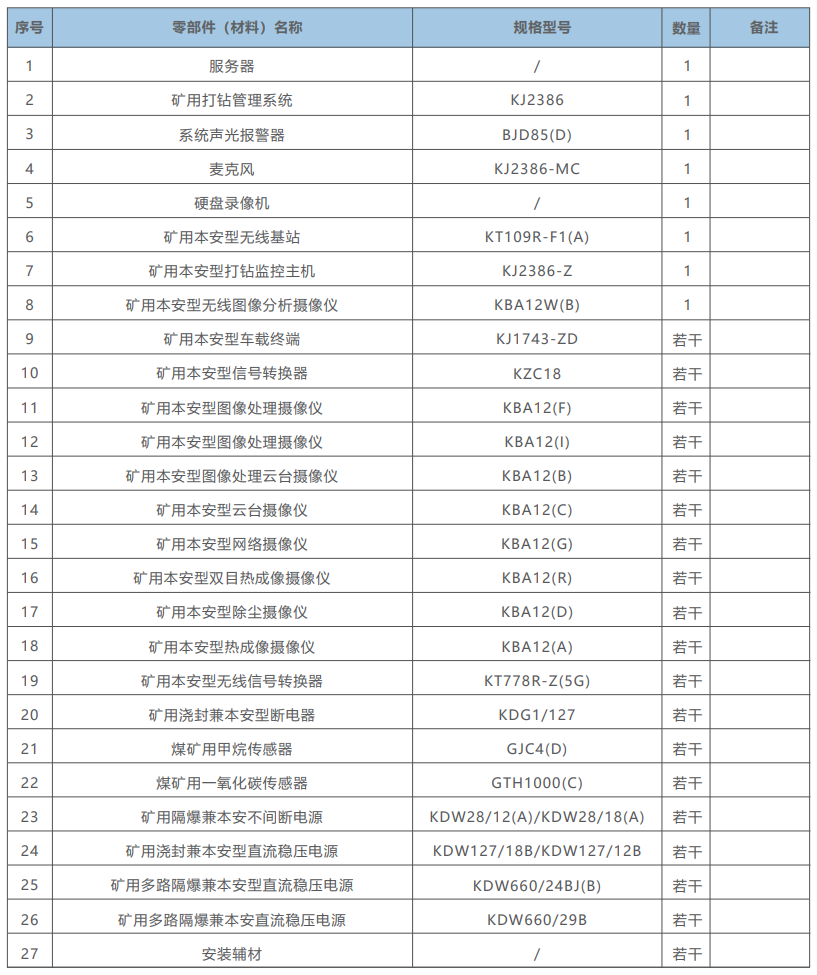

五、设备清单
