KJ1083矿用工作面及皮带运输通信控制系统

• 系统概述


KJ1083矿用工作面及皮带运输通信控制系统，适用于煤矿井下有瓦斯和煤尘爆炸危险的环境，用于工作面采煤机、液压支架、刮板机、装载机、破碎机、泵站及各种类型带式输送机设备的操作、控制、沿线通话、状态显示及语音报警等，实现工作面三机和泵站、各种类型带式输送机等设备的启停、控制、监测、急停闭锁、语音预警。

• 系统特点

矿用工作面通信控制装置

以顺槽监控平台为核心，以千兆以太网、无线及现场总线为数据传输平台，对现场设备状态、视频、音频等信息进行数据分析，在顺槽监控中心及地面调度室实现对采煤机、液压支架、刮板输送机、转载机、破碎机、顺槽胶带机、泵站、供电设备等综采设备进行远程监测和控制，实现综采工作面以太网现场总线传输、自动化开采、分布式控制集中管理功能，简化系统部署与维护，减少线缆数量，提高控制可靠性与实时性，为实现少人化、无人化工作面打下坚实基础。

带式输送机保护装置。

带式输送机保护装置

采用冗余现场总线技术，实现设备及电缆状态在线监测和诊断，全矿井皮带沿线任何扩音电话与调度室的双向通话。装置容易维护、操作简便、安装快速，为无人值守、有人巡检提供保障。

• 装置组成

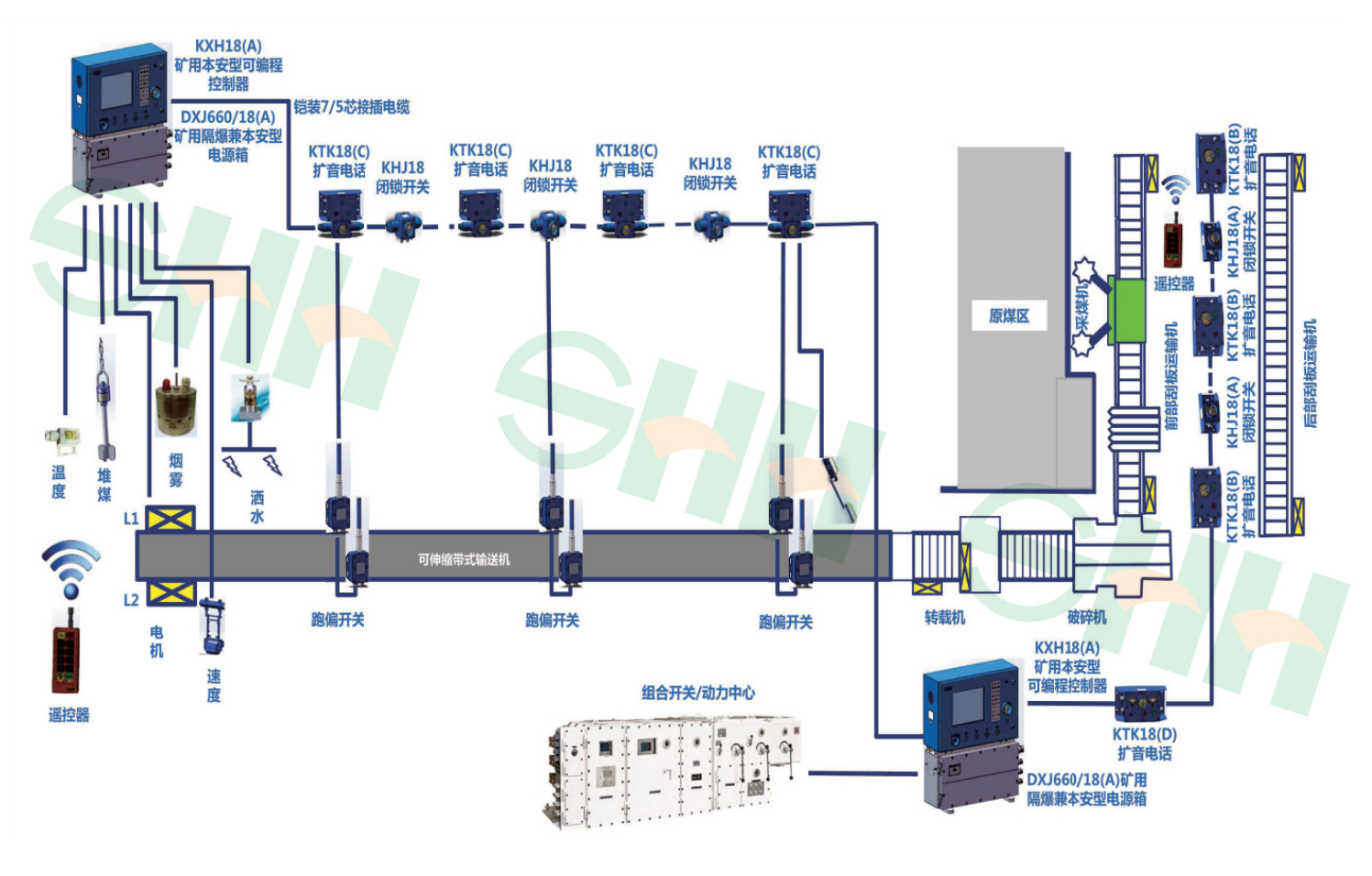

系统由地面工控机、环形网络通讯接口、KTC186矿用工作面通信控制装置、KHP352矿用带式输送机保护装置、隔爆兼本安型摄像仪等设备组成，提供全矿井工作面采掘、运输过程的自动

化监测和控制全面解决方案。系统集成了工业以太网、现场总线、无线数据传输、现场可编程和现场可组态技术，独立开发，拥有自主知识产权，可满足用户个性化要求。嵌入式系统、多主并发处理及冗余总线等多种技术的融合，系统性能可靠、容易维护、操作简便。

• 基本功能

1. 控制功能:工作面设备就地、远程自动控制功能;带式输送机的就地和远程自动控制功能。

2. 数据采集功能:工作面设备的电压、电流、压力、温度、流量等数据采集、显示及报警功能;带式输送机的速度、张力、振动、温度、电压、电流等模拟量采集、显示及报警功能;旁带式输送机的堆煤、跑偏、超温、烟雾、纵撕、双向急停等开关量采集、显示及报警功能。

3. 通话功能:地面控制台与沿线扩音电话、扩音电话之间均可进行通话。

4. 显示功能:监测值、报警状态、通信状态及设备工作状态等;速度、张力、振动、温度电压、电流、压力、流量等实时曲线和历史曲线显示功能;模拟动画显示功能态等。5. 存储和查询功能:速度、张力、振动、温度、电压、电流、压力、流量等模拟量的实时监测值;开关量动作时刻及状态;报警及解除报警时刻及状态;设备故障/恢复正常工作时刻及状态等。

6. 打印功能:开关量历史报警报表、模拟量历史报警记录报表以及设备故障报表。

7. 人机对话功能:实现系统生成、功能调用、参数修改等。

8. 自诊断功能:系统中急停闭锁、扩音电话、电缆等设备发生故障时，报警并记录故障时间、故障设备和故障地点:设备故障诊断功能;并可查询及打印。

9. 双机切换功能及数据备份功能。
